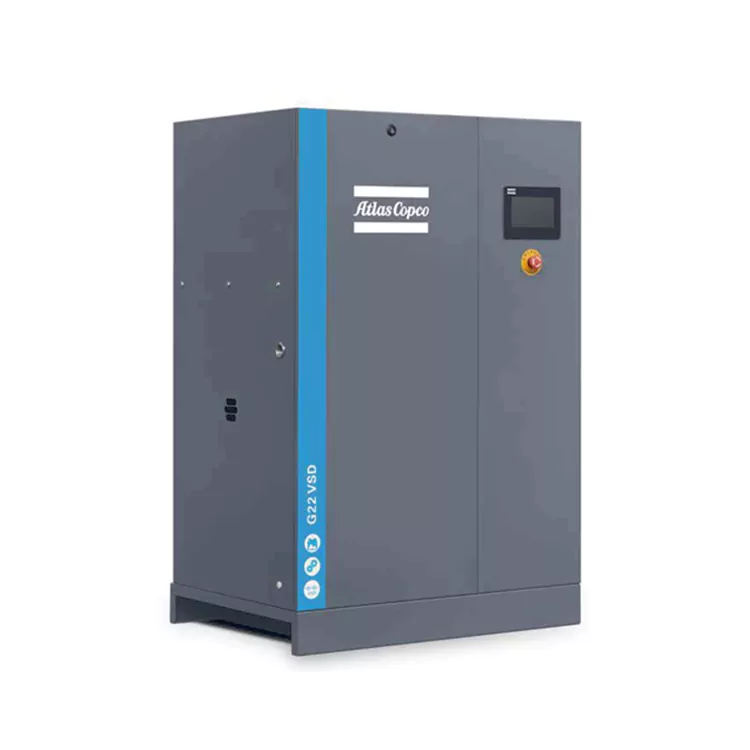

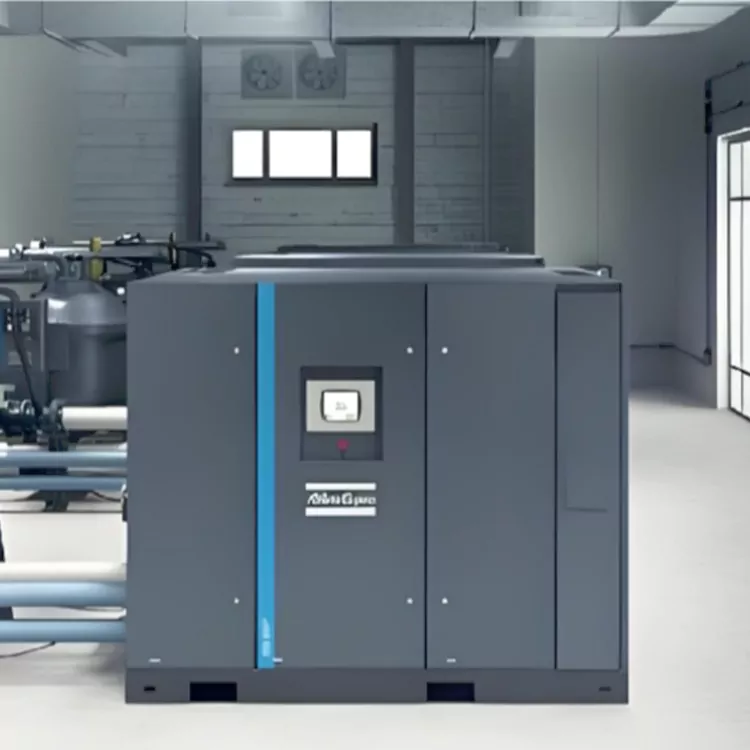

VSD 가변 주파수 공기 압축기

핵심 이점

높은 신뢰성

VSD 가변 주파수 공기 압축기는 연속 작동을 위해 특별히 설계되었습니다.

최대 46°C/115°F의 온도에서도 안정적으로 작동할 수 있습니다.

가변 주파수 시동은 주요 구성 요소에 대한 스트레스를 줄이고 시동 전류를 낮출 수 있습니다.

고온 자동 온도 조절 밸브가 표준 장착되어 있습니다.

낮은 운영 비용

VSD 기술은 최대 35%의 에너지 절감을 달성할 수 있습니다.

IE4 고효율 오일 냉각식 영구 자석(PM) 모터.

고급 구성 요소는 더 높은 효율성으로 더 많은 공기를 전달합니다.

설치 및 유지 관리가 쉽습니다.

바닥 설치형 또는 탱크 장착형 설치 버전을 선택할 수 있습니다.

바닥 공간이 작을수록 설치 유연성이 보장됩니다.

주요 구성품인 오일 분리기, 필터는 유지 관리 및 작동이 쉽습니다.

우리는 중국의 전문 공기 압축기 제조업체 및 공급업체입니다. 상담 및 구매 환영합니다.

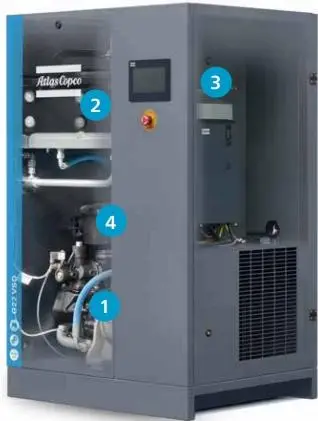

가변 주파수 드라이브

1. 고효율 구동 시스템

구동 시스템은 IE4 표준을 준수하는 고효율 영구 자석 모터(IPM)를 채택합니다.

합리적이고 절묘한 디자인으로 탁월한 오일 냉각 효과를 얻을 수 있습니다.

IP54 보호.

2. W자형 핀 냉각 시스템

W 핀 디자인은 열악한 조건에서도 안정적인 작동을 보장합니다.

축류 팬은 냉각 성능을 향상시킬 수 있습니다.

3. 전기 캐비닛

고급 터치스크린 컨트롤러.

공기 압축기용으로 특별히 설계된 주파수 변환기는 비정상적인 상황에서 자체 제어 제어 기능을 제공할 수 있습니다.

4. 내구성이 뛰어난 오일 필터/오일 분리기

오일 필터에는 통합 바이패스 밸브가 장착되어 있습니다.

왜 VSD가 필요한가요?

G7-22 VSD의 가변 속도 구동 기술을 통해 압축기의 모터 속도를 공기 수요에 맞출 수 있습니다.

VSD 가변 주파수 공기 압축기는 기존의 로딩/언로딩 기계에 비해 최대 35%*의 에너지를 절약할 수 있습니다. 또한 GVSD의 오일 냉각식 영구 자석 모터는 언로드 없이 전체 시스템 압력 하에서 시동 및 정지할 수 있습니다. 또한 시동 중 피크 전류 영향을 제거합니다.

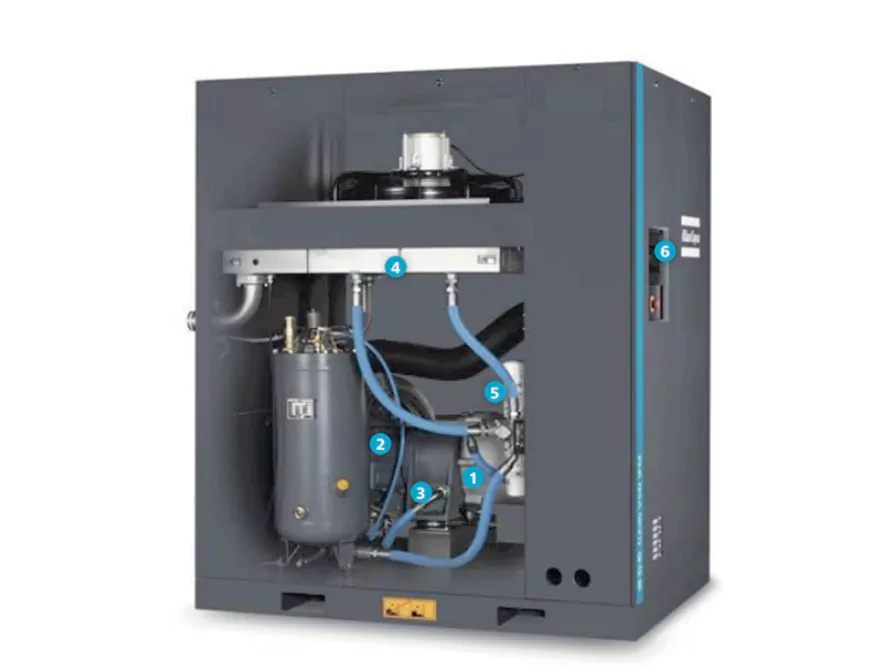

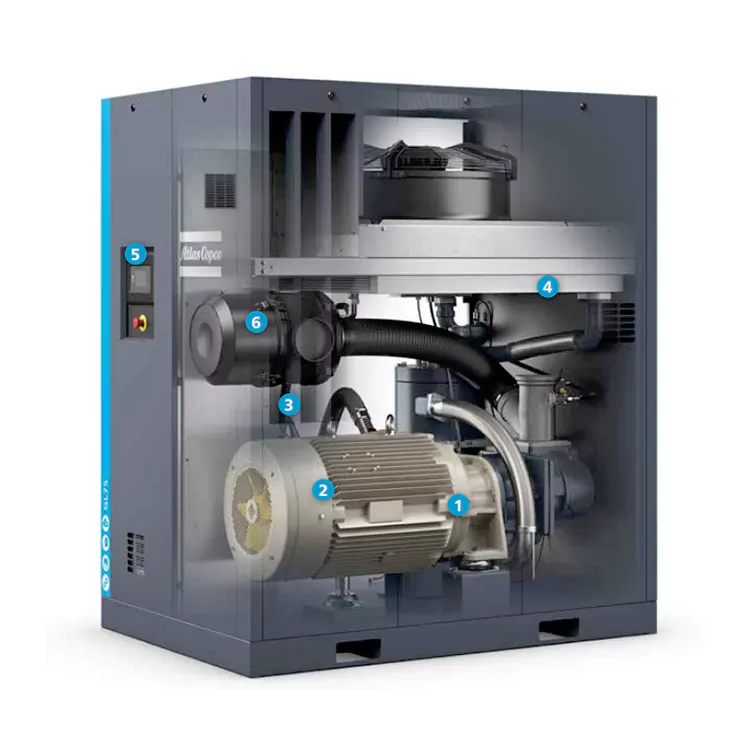

제품 특징

① 더 작은 건평

VSD 가변 주파수 공기 압축기는 더 많은 설치 공간을 절약하고 제한된 공간 내에 더 많은 기계를 설치할 수 있습니다.

② 나사 호스트

· 비대칭 로터 프로파일과 신중하게 선택된 베어링.

· 고성능 로터는 운영 비용을 크게 절감합니다.

③ 효율적인 쿨러

머신 헤드의 배기 온도가 합리적인 범위 내에 있으므로 고온으로 인한 가동 중지 시간 손실이 줄어듭니다.

스테인레스 스틸 워터 쿨러의 핵심은 내식성이 더 강합니다.

최적화된 설계로 유지 관리 비용이 절감되고 보다 안정적인 성능이 보장됩니다.

④ 고효율 오일 및 가스 분리기

압력 강하를 줄이고 에너지 소비를 줄입니다.

연료 소비가 적고 유지 관리 비용이 절감되며 서비스 수명이 길어집니다.

최적으로 설계된 오일 및 가스 분리기는 오일 함량을 줄이고 안정성을 향상시킵니다.

⑤ 고효율 모터

고효율 IE3 모터(F급 절연)로 열악한 환경에서도 지속적인 정상 작동이 가능합니다.

또한 열악한 환경에서도 장기적으로 안정적인 작동을 보장할 수 있습니다.

⑥Elektronikon의 MK5&SmartLink 제어 시스템

명확하고 간단한 지침을 통해 중요한 설정과 데이터를 더 빠르게 익힐 수 있습니다.

장비의 작동 및 유지 관리 상태를 모니터링합니다.

SmartLink는 압축기의 작동 상태를 원격으로 모니터링할 수 있습니다.

7 편리한 설치, 사용 및 유지 관리

섀시에 기초가 필요하지 않으며 설치가 쉽습니다.

완전히 통합된 조용한 후드.

운송이 편리하고 유지관리가 간단합니다.

Atlas: Copco 통합 G(L)VSD의 고유한 기능은 무엇입니까?

1.Elektronikon은 압축기와 통합 주파수 변환기를 제어하여 장비의 안전을 보장할 수 있습니다.

2. 사용압력을 3.5~10bar까지 자유롭게 선택할 수 있어 전기요금이 절감됩니다.

3. 주파수 변환기와 모터는 허용 속도 변화 범위 내에서 높은 효율을 달성하도록 특별히 설계되었습니다(베어링 보호 장치 장착).

4. 특별히 설계된 가변 주파수 모터는 모터와 압축기의 냉각 요구 사항을 충족하기에 충분합니다.

5. 모든 Atlas Copco G(L)VSD 압축기는 EMC 테스트 및 인증을 거쳤습니다. 압축기 작동은 외부 장치에 영향을 미치지 않으며 그 반대의 경우도 마찬가지입니다.

6. 기계적 개선을 위해 특별히 설계되어 주파수 변환 범위 내에서 진동에 대한 걱정이 없습니다.

7. 에너지 절약과 안정적인 작동 압력에 도움이 되지 않는 "속도 창"을 제거합니다. 가스량 조정 범위는 30%~100%입니다.

8. 파이프라인 네트워크의 압력 밴드는 0.10bar ~ 1.5psi 범위 내에서 유지됩니다.

Atlas 공기 압축기를 선택하는 이유는 무엇입니까?

효율적인

고효율 VSDiPM 시리즈 압축기는 지정된 속도로 구동되는 압축기에 비해 평균 최대 35%*의 에너지를 절약합니다.

모터 효율 등급은 IE4 표준과 동일하며 직접 구동을 통해 에너지 효율 손실을 더욱 줄입니다.

독특한 흡기 밸브 설계로 흡기 압력 강하 및 공기 손실을 최소화합니다.

지능적인

압축기 전용 주파수 변환기, 다양한 작업 조건의 작동 요구 사항을 충족하는 가변 속도 조절

Elektronikon 터치스크린 컨트롤러를 사용하면 모니터링 및 유지 관리가 훨씬 간단해집니다.

모듈식 설계는 다양한 성능 요구 사항과 높은 재료 활용률을 충족합니다.

믿을 수 있는

완전 밀폐형 가변 주파수 드라이브 체인 설계로 열악한 환경에서도 안정적인 작동 보장

성숙한 모델에서 검증된 신뢰할 수 있는 구성 요소를 사용하는 모듈식 설계

쿨러는 주름진 핀 디자인을 채택하여 열악한 환경에서도 기계의 안정적인 열 방출을 보장합니다.

아트라스콥코는 여러 장치를 비교하고 장기 테스트를 실시하여 GAVSD IPM이 GA 고정 주파수 모델보다 평균 35% 이상 더 많은 에너지를 절약한다는 결론을 내렸습니다.

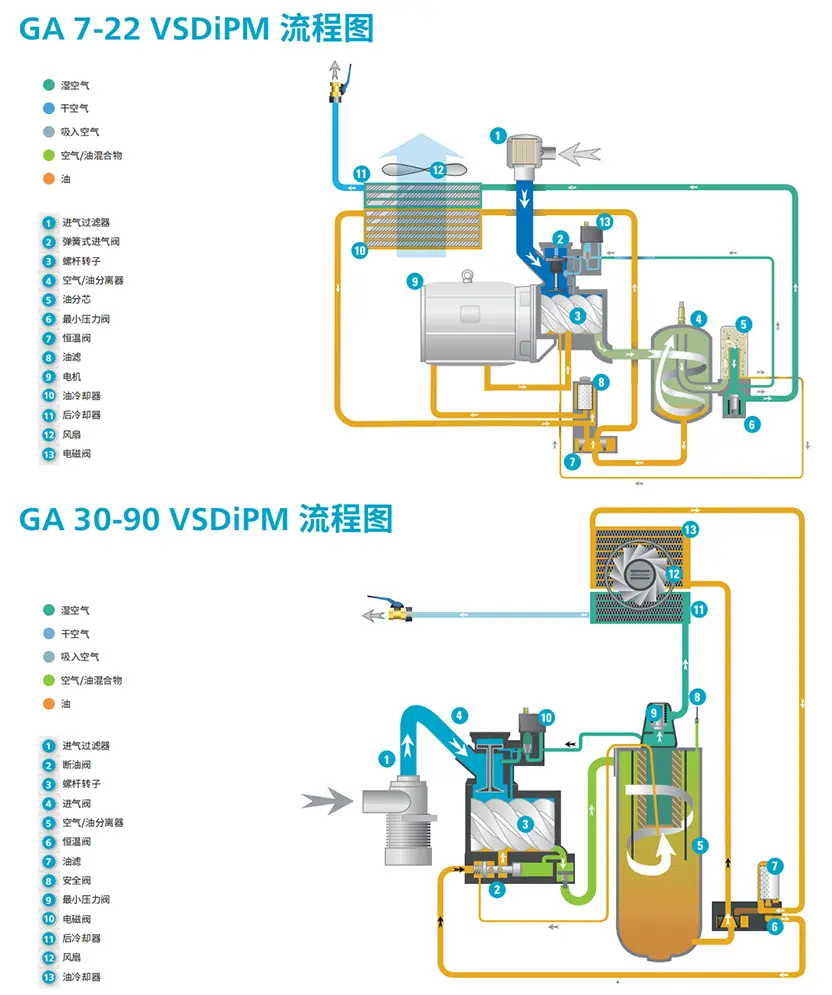

GA7-22 VSDiPM

절묘한 드라이브, 지능형 제어

GA30-90VSDiPM은 진정한 에너지 절약형 인버터 공기 압축기입니다. 공기 압축기를 위한 혁신적인 구동 시스템과 전용 인버터 설계를 통해 최대 35%의 에너지를 절약하여 지속 가능한 생산을 보장하고 운영 비용을 크게 절감할 수 있습니다.

① 영구자석(iPM) 모터

· 효율성 수준은 IE4 표준과 동일합니다.

· 특수 오일 통로 설계로 냉각 효율이 향상됩니다.

· 모터의 보호등급은 IP66, 절연등급은 H입니다.

· 오일 냉각식 모터, 냉각 팬이 필요하지 않음

② 압축기 로터

· Atlas Copco에서 설계 및 제조

· 신뢰성 있고 효율적이며 조용함

③ 고효율 구동 시스템

· 효율적이고 안정적인 다이렉트 드라이브(GA45-75VSDIPM)

· 유지관리가 용이한 혁신적인 기어변속기 시스템(GA90VSDIPM)

· 완전 밀봉된 오일 냉각식 모터

④ 클래식 냉각 시스템

· 독립형 오일 쿨러 및 애프터쿨러

· 주름진 핀 설계로 열악한 환경에서도 압축기의 안정적인 작동을 보장합니다.

· 고유량 축류 팬은 탁월한 냉각 성능을 보장합니다.

· 낮은 온도로 효율적인 작동 보장

⑤ 견고한 오일 여과/오일 분리 시스템

· 오일 필터에는 바이패스 밸브가 장착되어 있습니다.

· 회전식 디자인으로 유지관리가 용이함

⑥Elektronikon 터치스크린 컨트롤러

· 시스템 압력을 최적화하고 기계 전체의 에너지 소비를 줄이는 지능형 알고리즘을 갖추고 있습니다.

· 원격제어, 경보출력, 유지보수 및 서비스 계획, 네트워크 진단 등이 모두 가능합니다.

· 스마트링크 원격진단 기능을 탑재하여 시스템 상태를 실시간 모니터링 가능

⑦ 전용 Neos 주파수 변환기(GA 45-90 VSDiPM에 적합)

· 영구 자석 가변 주파수 공기 압축기용 특수 주파수 변환기

· 보호등급 IP5x

· 견고한 알루미늄 케이스는 열악한 조건에서도 안정적인 작동을 보장합니다.

· 모듈형 디자인, 컴팩트한 구조, 단순성 및 사용자 친화성

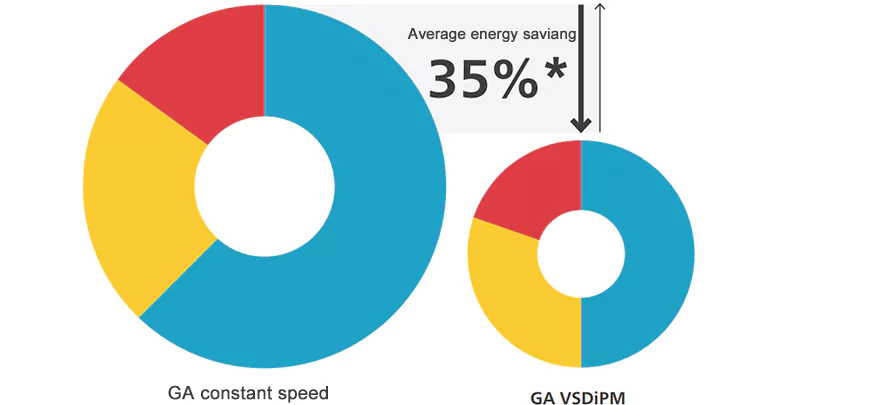

VSDiPM은 최대 35%*의 에너지를 절약할 수 있습니다.

Atlas Copco의 VSDiPM 시리즈는 모터 속도를 자동으로 조정하여 고객의 가스 사용 요구 사항을 정확하게 제어하고 충족할 수 있습니다. 지정된 속도로 구동되는 압축기와 비교하여 VSD 가변 주파수 공기 압축기는 평균 최대 35%의 에너지를 절약합니다.

Atlas Copco의 가변 속도 기술을 선택하는 이유는 무엇입니까?

가스 수요 변동이 심한 경우(20%-100%) 평균 에너지 절감 효과는 최대 35%*에 달할 수 있습니다.

Elektronikon® 컨트롤러는 압력 변동에 따라 모터 속도를 원활하게 조정합니다.

공회전이나 방치로 인한 낭비가 없습니다.

압축기는 폐기물을 배출하지 않고도 전체 압력에서 시작/정지할 수 있습니다.

피크 시동 전류가 없으며 전력망에 영향을 미치지 않습니다.

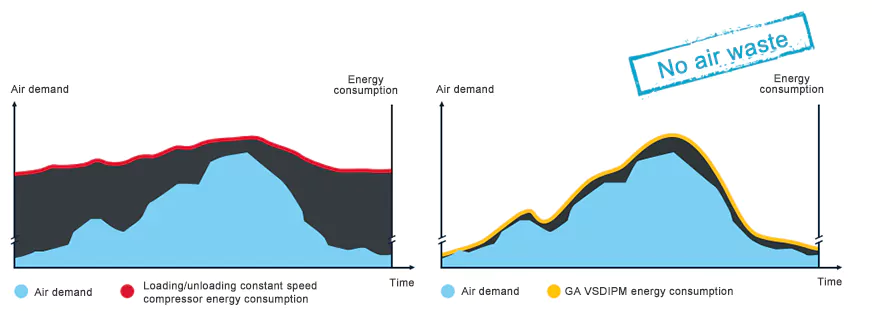

심층적인 조사와 측정을 통해 대부분의 생산 환경에서 압축공기 수요는 일별, 주별, 월별 단위로 급격하게 변동하며, 압축공기 수요의 변동에 따라 압축기의 가스 공급량도 급격하게 변화하는 것으로 나타났습니다.

아트라스콥코는 여러 장치를 비교하고 장기 테스트를 실시하여 GAVSD IPM이 GA 고정 주파수 모델보다 평균 35% 이상 더 많은 에너지를 절약한다는 결론을 내렸습니다.
