디젤 구동식 이동식 공기 압축기

제품 참조

표준 공급 범위

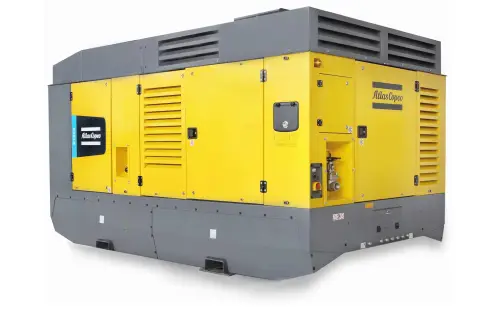

Atlas Copco X1300, Y1300 및 XRS 1500-20은 수냉식 6기통 Cummins 디젤 엔진으로 구동되는 소음이 없는 2단계 오일 주입식 스크류 압축기입니다.

이 장치는 2개의 고효율 압축기 요소, 디젤 엔진, 냉각, 공기/오일 분리 및 제어 시스템으로 구성되며 모두 소음 감소 전력 코팅 강철 인클로저 내에 포함되어 있습니다.

동급 최고의 소유 비용을 보장하기 위해 전반적인 제품 품질, 사용자 친화성, 서비스 용이성 및 경제적인 운영에 특별한 주의를 기울였습니다.

사용 가능한 모델

특징

• 드릴에어™

• 오일트로닉스™ V2

• 연료 3% 추가 절감

• 신개념 유분리기 용기

• XPR

• 동적 흐름 향상

이익

• 하나의 압축기로 드릴링 속도가 30% 증가하고 광범위한 적용 범위를 포괄합니다.

• 높은 시스템 신뢰성, 압축기 오일 시스템에 물 형성 방지 및 요소 수명 연장

• 수동 조절 밸브나 압력 조절 라인이 없어 관련 결빙 문제가 해결됩니다.

• OSE 변경 시 1시간 절약

• 더 많은 애플리케이션을 포괄할 수 있도록 확장된 범위 제공

• 플러싱 및 스템 리필 중에 10% 더 많은 유량 제공

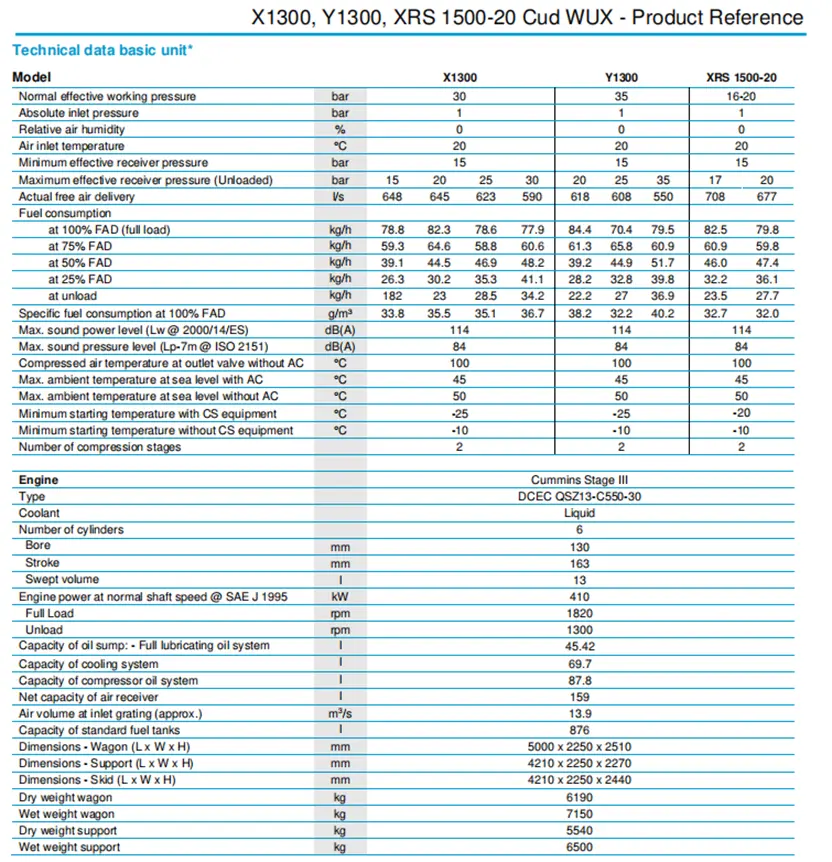

기술적인 매개변수

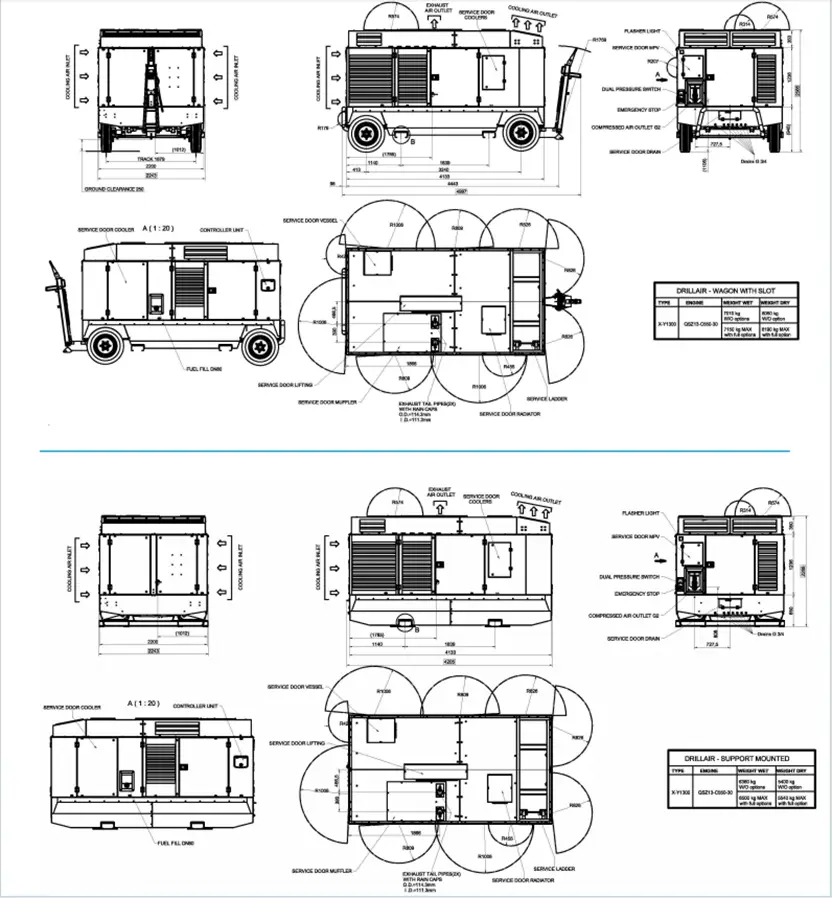

사양 및 치수

원리 데이터

압축기 요소

압축기의 품질은 사용된 압축기 요소의 신뢰성, 효율성, 내구성을 통해 측정할 수 있습니다. 압축기 요소 설계에 대한 수십 년간의 전문 지식을 통해 그 결과 시장에서 가장 효율적이고 신뢰할 수 있는 압축기가 생산되었습니다.

공기/오일 분리기

공기와 오일 분리는 필터 요소와 결합된 원심 오일 분리기를 통해 이루어집니다.

더 높은 최대 작동 압력을 위해 설계된 분리기에는 밀봉된 고압 안전 릴리프 밸브, 최소 압력 밸브, 자동 블로우다운 밸브 및 압력 조절기가 장착되어 있습니다.

냉각 시스템

엔진에는 수냉식 쿨러와 인터쿨러가 제공되고, 압축기에는 오일 쿨러가 제공됩니다. 냉각 시스템은 모든 캐노피 도어가 닫힌 상태에서 최대 50°C의 주변 조건에서 연속 작동할 수 있도록 적절하게 설계되었습니다.

압축기 조절 시스템

디젤 구동 이동식 공기 압축기 조절 시스템은 공기 필터, 공기 저장소/오일 분리기, 압축기 요소, 흡입 밸브가 있는 흡입 밸브 어셈블리 및 블로우다운 밸브로 구성됩니다. 모두 전자 규제 시스템에 의해 제어됩니다.

가변 조절 시스템은 압축기 압력과 유량을 완벽하게 제어합니다. 여러 지점에서 공기압과 공기온도를 측정하여 용기 압력과 출구 유량을 제어하고, 측정된 값에 해당하는 공기 흡입 밸브, 엔진 속도 및 블로우 오프 밸브를 제어합니다.

공기 수요에 맞춰 엔진 속도를 조정하는 완전 자동 무단계 속도 조절기로 경제적인 연료 소비가 보장됩니다.

배출구

압축 공기는 1 x G2부터 사용할 수 있습니다.

엔진

커민스 디젤 엔진

디젤 구동 이동식 공기 압축기는 수냉식 6기통 Cummins QSZ13-C550-30 디젤 엔진으로 구동됩니다. 엔진의 동력은 견고한 커플링을 통해 압축기 요소로 전달됩니다.

전기 시스템

X1300, Y1300 및 XRS 1500-20에는 24V 음극 접지 전기 시스템이 장착되어 있습니다.

계측 – XC4003

XC4003 제어판은 압축기 캐노피 전면에 있습니다.

직관적인 Atlas Copco XC4003 컨트롤러는 모든 기능을 손끝으로 편리하게 작동할 수 있습니다. 컨트롤러는 또한 엔진 ECU 운영 체제와 다양한 안전 경고 및 다양한 매개변수(아래 나열)에 대한 종료를 관리합니다.

XC4003 컨트롤러 기능:

• 메인 화면

- 용기 압력

- 연료 수준

- 운영시간

-RPM

- 공기 흐름 CFM

• 일반 설정

- DPF 고정 재생

- 엔진 진단

- 자동 시작/로드/중지

- 언어

- 측정 단위

• 측정

- 연료 소비

- 엔진 냉각수 온도

- 압축기 요소 온도

- 용기 압력

- 엔진 부하

- 엔진 오일 압력

- DPF 그을음 로드

- 연료 온도

- 배터리 전압

- 규제 압력

- 적재/하역 시간

- 성공/실패한 시작

- 서비스 타이머 (2)

• 운영 통제

- 사전 설정된 유량 또는 작동 압력

• 서비스

- 데이터 동향

- 프로젝트 백업

• 알람

- 활성 경보

- 이벤트 로그 기록

- 알람 로그 기록

안전장치

압축기에는 압축기와 엔진에 대한 안전 장치가 표준 장착됩니다. 다음과 같은 경우 장치가 완전히 꺼집니다.

- 엔진오일 온도 상승폭이 너무 높음

- 엔진 오일 압력 강하가 너무 낮음

- 압축공기 출구온도가 규정범위를 벗어났습니다.

- 낮은 연료 레벨

또한 스타터 모터는 과도한 시간 동안 작동하거나 엔진이 작동 중일 때 과부하가 발생하지 않도록 보호됩니다.

차체

디젤 구동 이동식 공기 압축기는 탁월한 부식 방지 기능을 제공하는 분말 코팅 페인트 마감 처리된 아연 코팅 강철 캐노피와 함께 표준으로 제공됩니다.

넓은 도어는 모든 구성 요소에 대한 완전한 서비스 접근을 제공합니다.

제조 및 환경 표준

X1300, Y1300 및 XRS 1500-20은 엄격한 ISO 9001 규정에 따라 제조되었으며 완벽하게 구현된 환경 보호 규정에 따라 제조되었습니다.

ISO 14001 요구 사항을 충족하는 관리 시스템. 환경에 대한 부정적인 영향을 최소화하기 위해 주의를 기울였습니다.

제공된 문서

장치는 다음 문서 및 인증서와 함께 배송됩니다.

- 압축기용 예비 부품 목록.

- 압축기와 엔진 모두에 대한 사용 설명서.

- 기계 테스트 인증서.

- 선박 증명서.

보증 범위

• 보증 정보는 제품 프레젠테이션을 참조하십시오.

• 연장 보증 프로그램을 이용할 수 있습니다. 자세한 내용은 현지 영업 담당자에게 문의하세요.

* 참고: 제품의 지속적인 개선으로 인해 사전 예고 없이 기술 사양이 변경될 수 있습니다.
