오일프리 스크류 공기 압축기

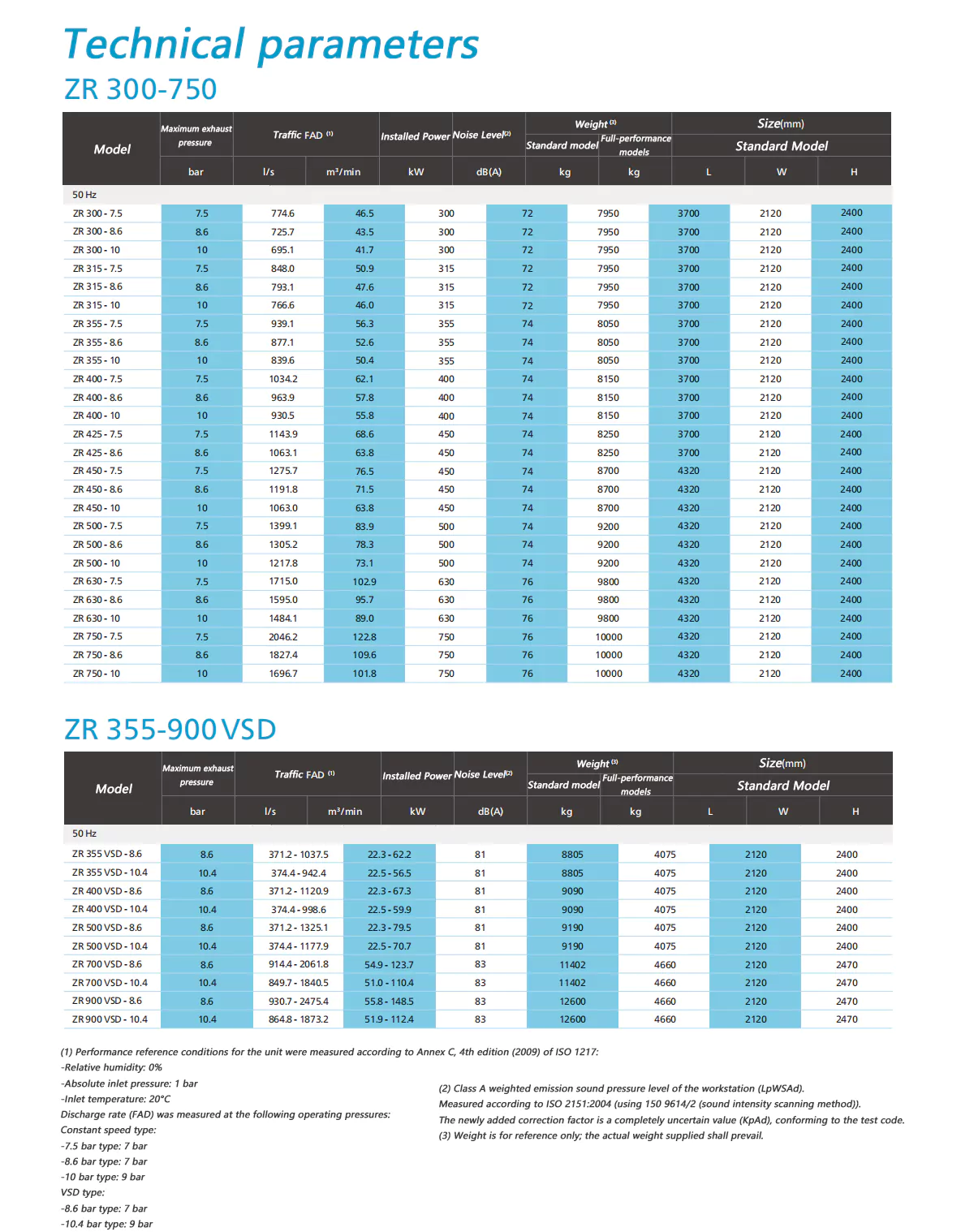

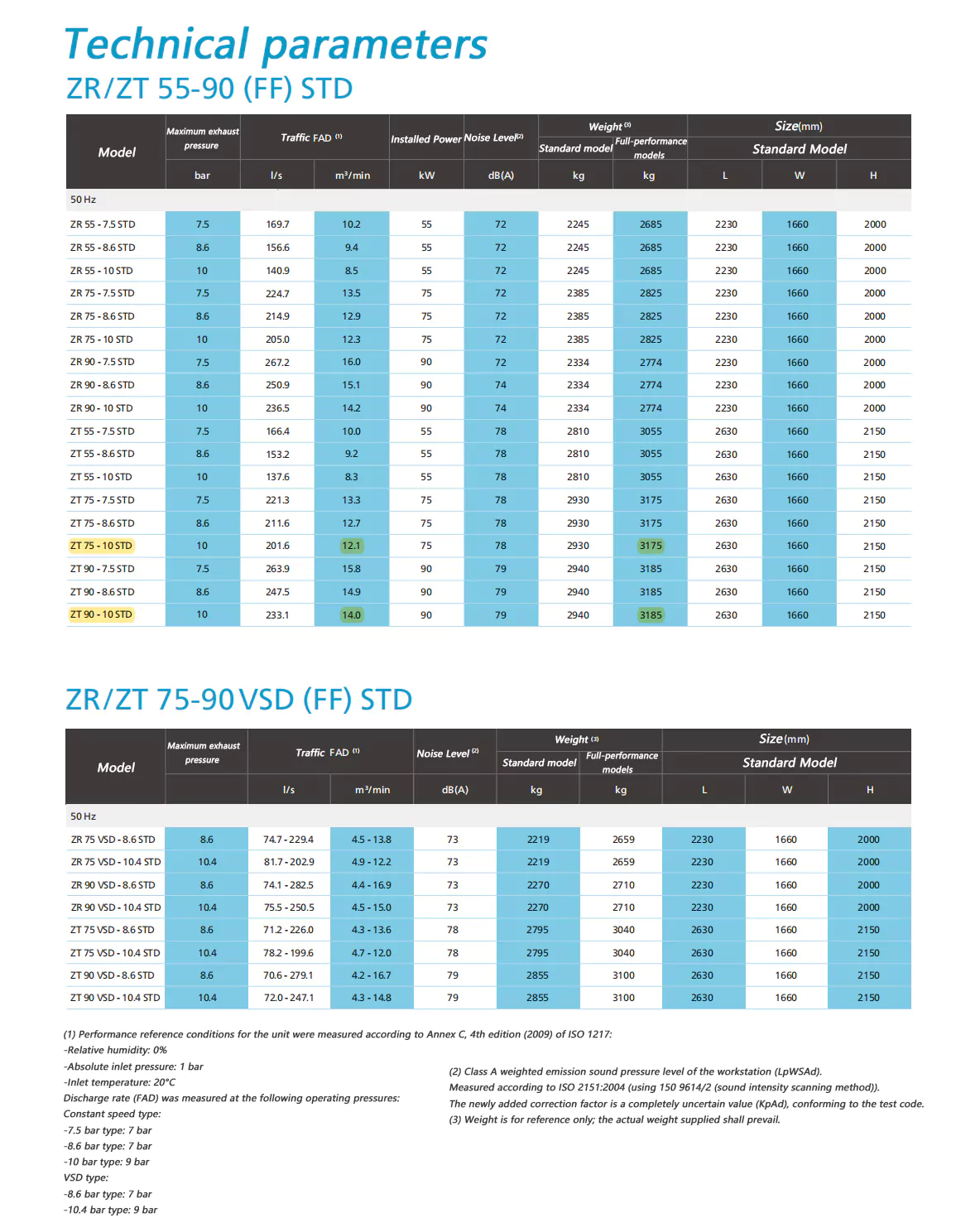

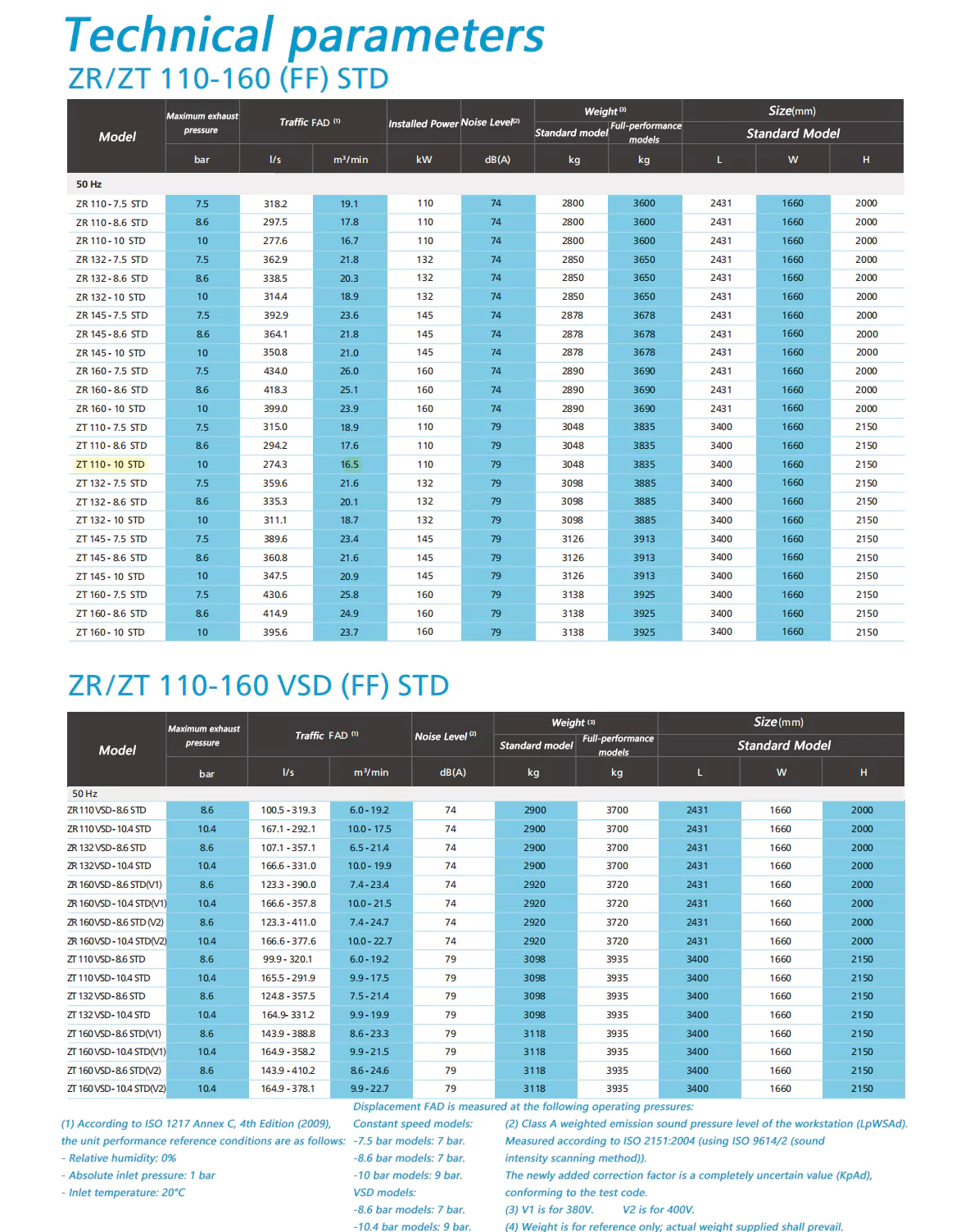

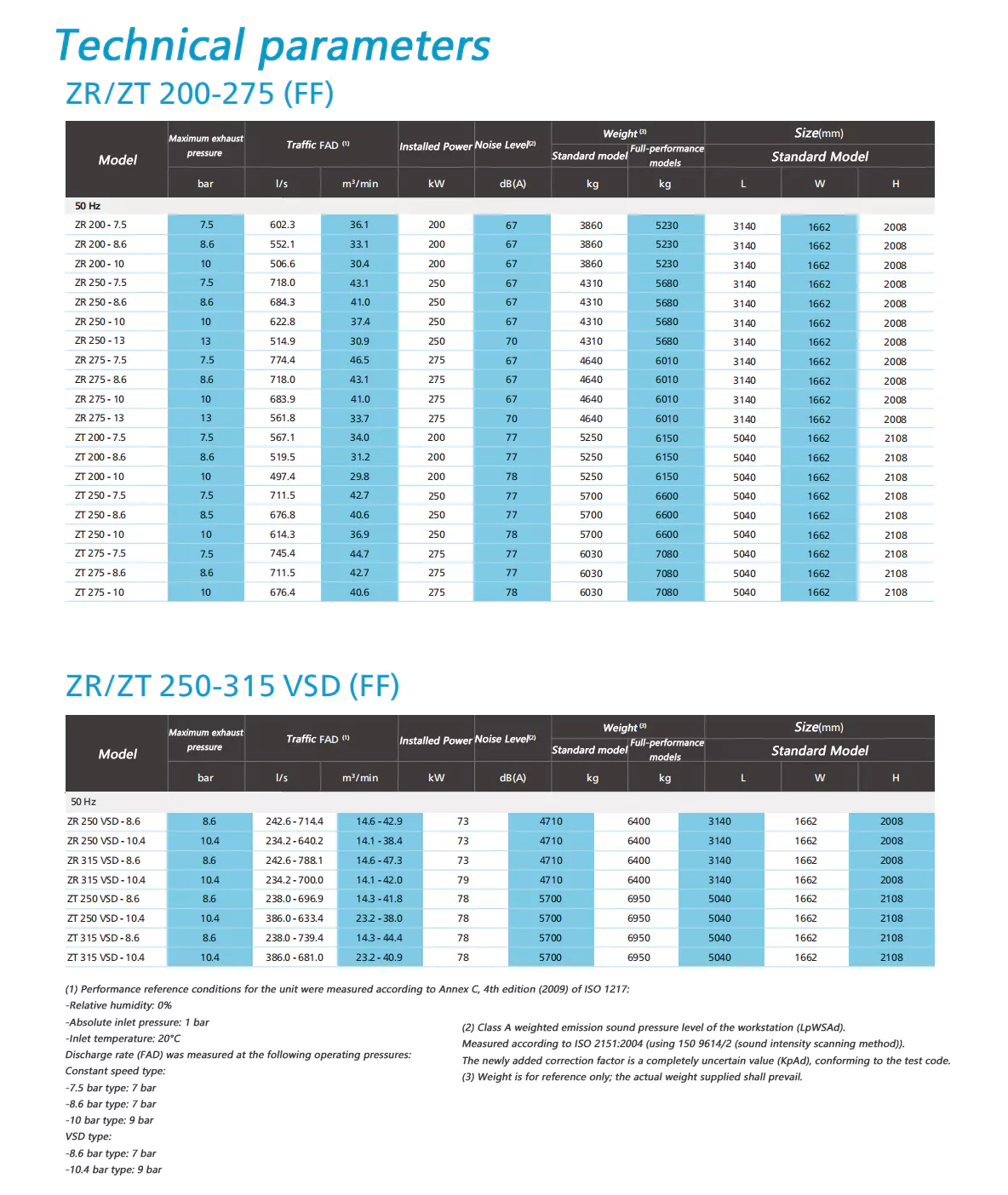

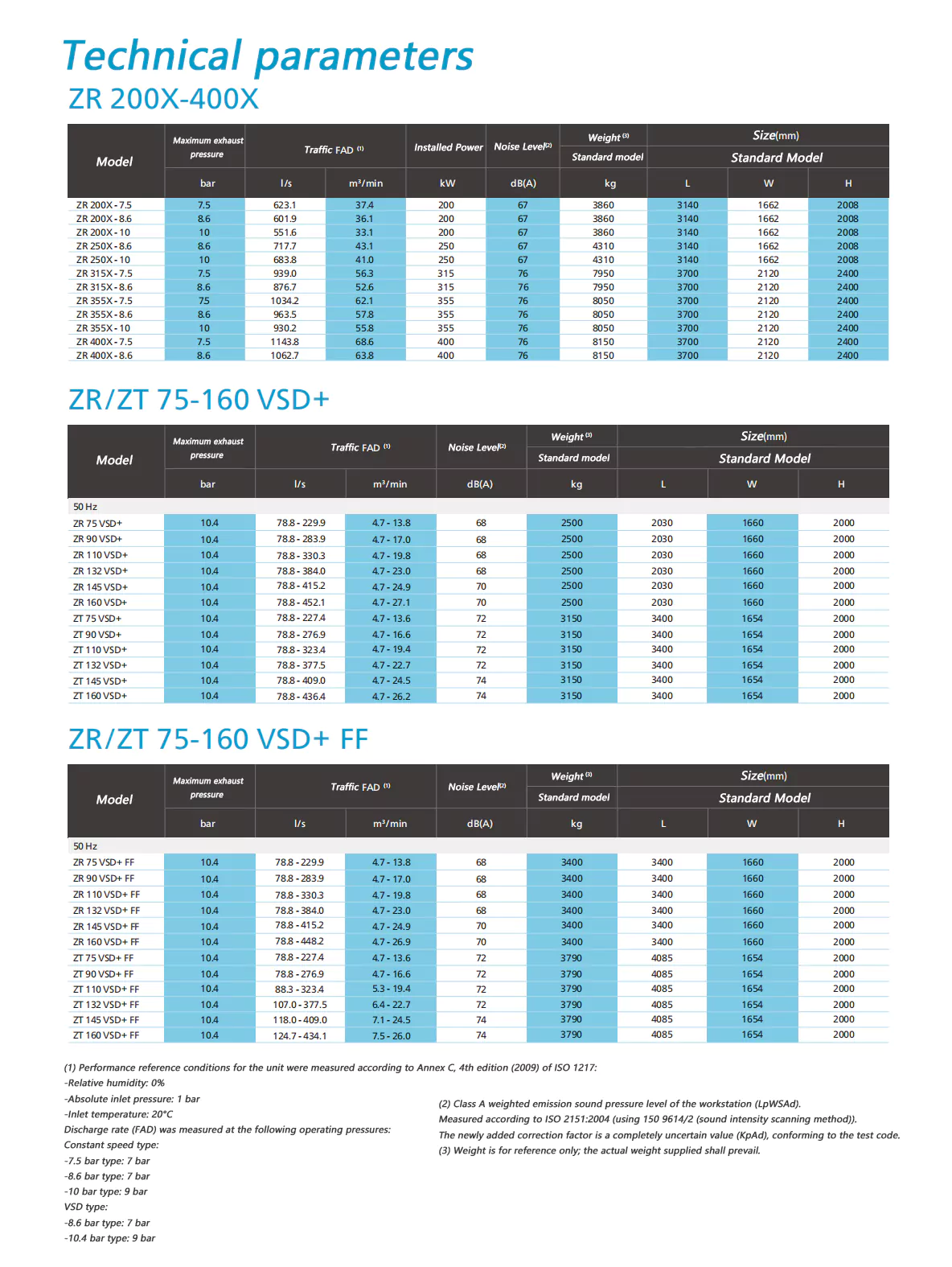

핵심 매개변수

변위:4.2-148.5m3/min

힘: 55-900kw

산업 표준

오일프리 공기는 식품 및 음료, 의약품, 석유화학, 반도체 및 전자제품, 의료, 자동차 도장, 섬유 등 최종 제품 및 생산 공정에서 공기 품질이 중요한 다양한 산업 분야에서 사용됩니다. 이러한 까다로운 응용 분야에서는 미세한 오일 오염이라도 비용이 많이 드는 가동 중지 시간이나 제품 손상으로 이어질 수 있습니다.

오일프리 공기 기술의 선구자

지난 60년 동안 아트라스콥코는 오일 프리 스크류 공기 압축기 기술의 연구 개발에 전념해 왔으며 고객에게 깨끗한 공기를 제공하기 위해 수많은 오일 프리 공기 압축기와 송풍기를 출시했습니다. 지속적인 연구 개발을 통해 Atlas Copco는 다시 한 번 새로운 이정표를 달성하여 CLASS 0 인증을 성공적으로 획득한 최초의 공기 압축기 제조업체가 되었습니다.

위험 제거

고객의 엄격한 요구 사항을 충족하기 위해 Atlas Copco는 유명한 테스트 기관인 TÚV에 오일 프리 압축기 및 송풍기 테스트를 의뢰했습니다. TÚV는 광범위한 온도 및 압력 범위에서 가능한 모든 형태의 오일을 검사하는 엄격한 테스트 방법을 사용했으며 출력 공기 흐름에서 오일 흔적을 발견하지 못했습니다.

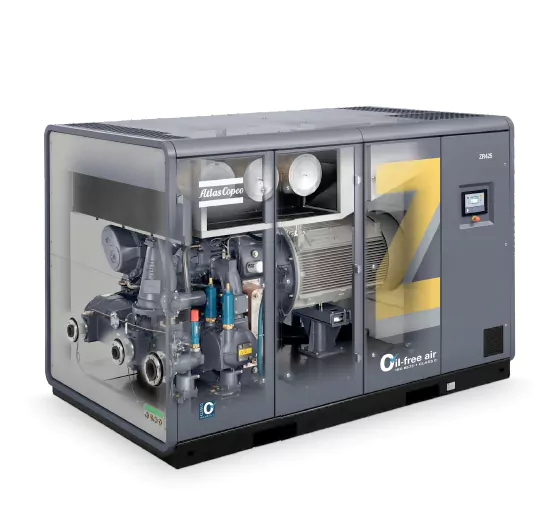

성숙한 Z 오일 프리 스크류 기술, ZR 수냉식 모델

①프리미엄 오일프리 압축기 헤드

• 독특한 Z형 씰 디자인으로 깨끗하고 고품질의 오일 프리 압축 공기를 보장합니다.

• Atlas Copco의 프리미엄 로터 코팅은 높은 효율성과 내구성을 보장합니다.

• 냉각 재킷.

②고급 Elektronikon® 장치 컨트롤러

• 통합 제어 시스템을 통해 오일프리 스크류 공기 압축기와 건조기를 동시에 제어합니다.

• 사전 유지 관리 지침, 오류 경보 및 안전 종료 기능을 통해 전반적인 시스템 성능 상태 모니터링을 제공합니다.

• 다양한 표시 언어를 사용할 수 있습니다.

• ES 시스템 수평 제어에 연결하도록 특별히 설계되었습니다.

표준 시리즈 통신 프로토콜과 통합되었습니다.

③밸브 추가/언로드

• 외부 공기 공급이 필요하지 않습니다.

• 기계적으로 연동된 입구 및 환기 밸브.

• 하역력이 매우 낮습니다.

④고효율 냉각기 및 수분분리기

• 부식 방지 스테인리스 스틸 튜브 번들.

• 신뢰성이 높은 로봇 용접; 누출 없음.

• 열 교환 면적을 늘리기 위한 알루미늄 별 모양 핀.

• Labyrinth 설계의 수분 분리기는 압축 공기에서 응축수를 효과적으로 분리합니다.

⑤고효율 모터 + VSD

• TEFC IP55 모터는 먼지와 화학 물질의 유입을 방지합니다.

• 열악한 주변 온도 조건에서 지속적인 작동.

• 가변 주파수 드라이브(VSD) 모터를 사용하면 최대 35%의 직접적인 에너지 절감이 가능합니다.

• 조정 가능한 유량 범위는 30% ~ 100%입니다.

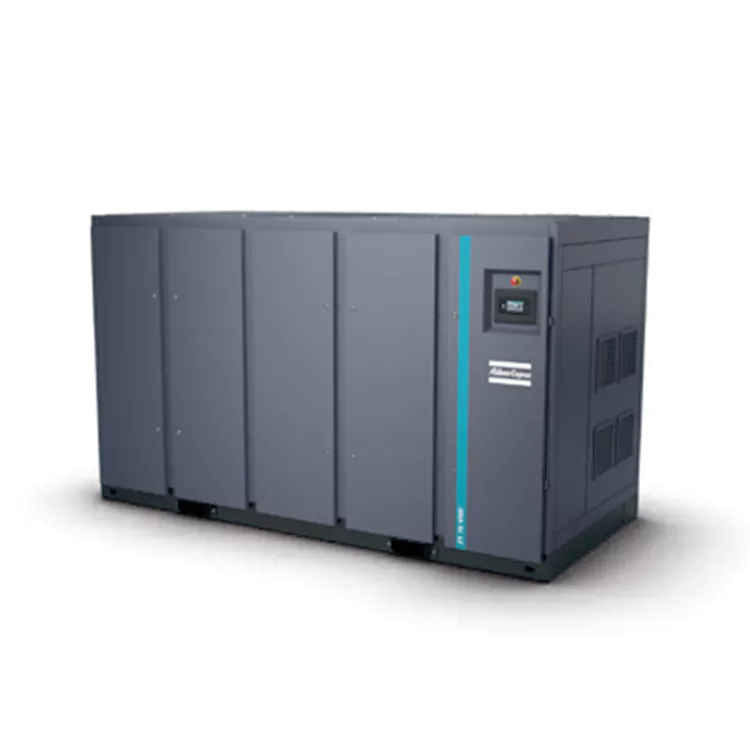

ZT 공냉식 모델은 포괄적이고 뛰어난 디자인을 자랑합니다.

①AGMA A5/DIN Grade 5 기어를 채용

• 긴 서비스 수명

• 낮은 전송 손실, 소음 및 진동 감소.

②프리미엄 오일프리 컴프레서 로터

• 프리미엄 오일 프리 로터리 스크류 압축기는 고품질 공기를 제공합니다.

• 우수한 로터 코팅 및 냉각 재킷은 전반적인 압축기 효율성을 보장합니다.

③우수한 로터 베어링

• 다양한 부하 조건에서도 높은 안정성을 유지합니다.

• 부하 변동에 쉽게 적응할 수 있습니다.

④고효율 공기 냉각기

• 방열판이 있는 스테인리스강 프리쿨러.

• 우수한 열교환 성능.

• 청소가 쉽습니다.

• 저소음, 저에너지 방사형 냉각 팬.

⑤통합 VSD

• 가변 주파수 드라이브(VSD) 모터를 사용하여 최대 35%의 직접적인 에너지 절약.

• 하역 손실이 크게 감소되었습니다.

• 환기가 없어 압축 공기가 대기 중으로 낭비되는 것을 방지합니다.

• 유량 조정 범위는 30% ~ 100%입니다.

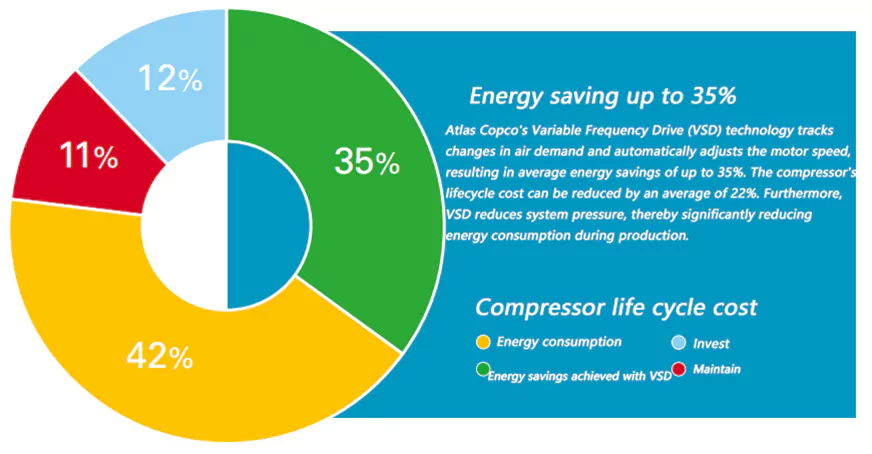

가변 주파수 드라이브(VSD): 에너지 비용 절감

에너지 소비는 오일프리 스크류 공기 압축기의 총 수명주기 비용의 80% 이상을 차지합니다. 또한 압축 공기 생산에 사용되는 전기는 공장 전체 전기 비용의 40% 이상을 차지합니다. 에너지 비용을 절감하기 위해 아트라스콥코는 압축 공기 산업에서 가변 주파수 드라이브(VSD) 기술을 개척했습니다. VSD는 상당한 양의 에너지를 절약할 뿐만 아니라 미래 세대를 위해 환경을 보호합니다. 이 기술에 대한 지속적인 투자 덕분에 Atlas Copco는 시장에서 가장 광범위한 통합 VSD 압축기를 제공할 수 있습니다.

아트라스콥코 통합 VSD의 고유한 기능

1. Elektronikon*은 압축기와 통합 인버터를 동시에 제어하여 안전한 작동을 보장합니다.

2. VSD는 4~10bar의 유연한 압력 선택을 제공하여 전기 비용을 절감합니다.

3. 맞춤 설계된 인버터와 모터(보호 베어링 포함)는 전체 속도 범위에서 높은 효율성을 제공합니다.

4. 모터는 저속에서 모터와 압축기의 냉각 요구 사항을 완전히 고려하여 저속 작동을 위해 특별히 설계되었습니다.

5. 모든 Atlas Copco VSD 압축기는 인증 및 라이센스를 받았습니다. 압축기 작동은 외부 장비에 영향을 미치지 않으며 그 반대의 경우도 마찬가지입니다.

6. 강화된 기계 구성요소는 주요 구성요소의 작동 속도 범위가 임계 진동 수준 이하로 제어되도록 보장합니다.

7. 전기 제어 캐비닛에 내장된 고효율 인버터는 주변 온도 최대 50°C/122°F(표준 작동 온도 최대 40°C/104°F)에서도 안정적인 압축기 작동을 보장합니다.

8. 에너지 소비를 늘리거나 순 압력 안정성에 영향을 미치는 "속도 창"이 없습니다. 압축기의 가스 유량 조정 범위는 75%만큼 낮습니다.

9. 파이프라인 압력 변동은 0.10bar(1.5psi) 이내로 유지되어야 합니다.

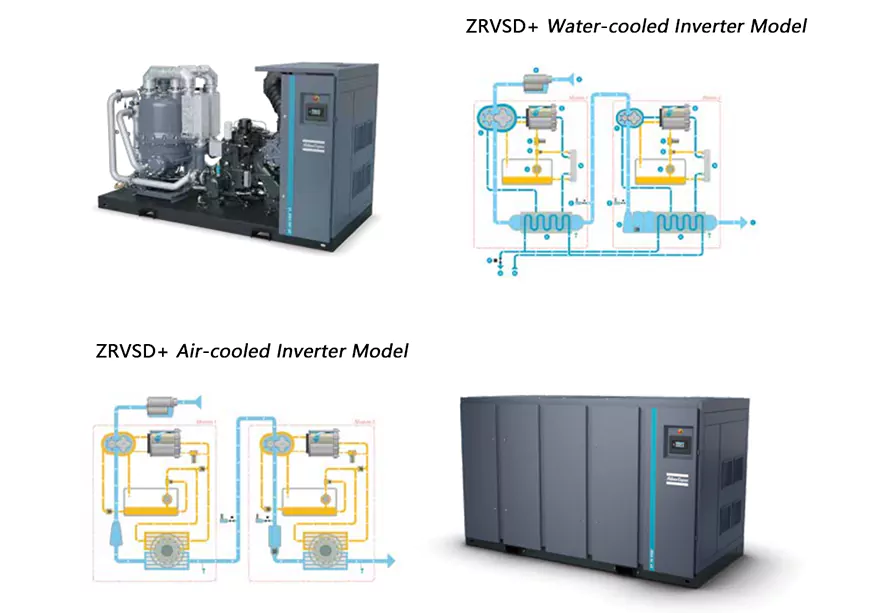

Atlas Copco ZVSD+ 이중 영구 자석 인버터 드라이브

• 오일 프리 스크류 공기 압축기는 차세대 고효율 압축기 헤드를 채택하여 압축 효율성을 향상시킵니다.

• 각 고압 및 저압 압축기 헤드에는 IP66 고효율 영구 자석 가변 주파수 모터(IE5)가 장착되어 있어 압축 공기 수요 변화에 따라 실시간으로 속도를 조정하여 에너지를 절약하고 효율성을 향상시킵니다.

• 안정적인 오일 윤활 베어링.

• Atlas Copco의 맞춤형 설계 주파수 변환기를 사용하면 20%~100% 사이에서 고유량 주파수 조정이 가능합니다.

• 컴팩트한 디자인으로 설치 공간이 절약됩니다.
