저압 오일프리 스크류 공기 압축기

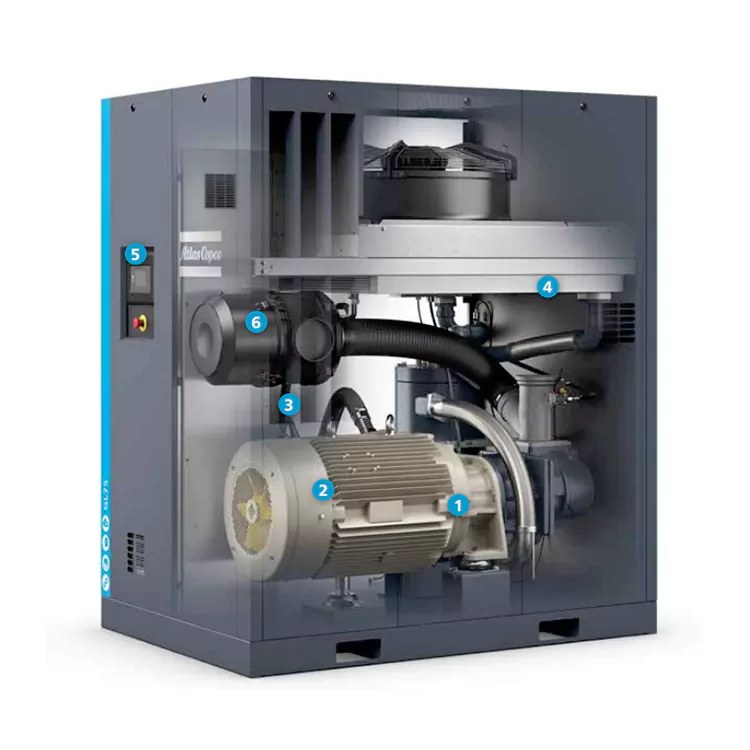

제품 장점

유지보수가 필요 없는 드라이브 시스템

• 유지 관리가 필요 없고 완전히 밀폐되어 먼지와 이물질이 유입되는 것을 방지합니다.

• 저압 오일프리 스크류 공기 압축기는 열악한 환경에 적합합니다.

• 커플링의 효율 손실이 없는 고효율 기어 구동

• 최대 사용 주위 온도는 표준 모델의 경우 46˚C, 고온 모델의 경우 55˚C입니다.

초효율 모터

• 모터 효율 등급 IE4

• 보호 등급 IP55, 절연 등급 F, 온도 상승 등급 B

• 비구동측에는 유지 보수가 필요 없는 그리스 윤활 베어링을 채택했습니다.

•  열악한 환경에서 지속적인 작동에 적합

견고한 회전 오일 필터

• 오일 속 불순물을 효율적으로 필터링하여 부품 수명 연장

•오일 필터에는 바이패스 밸브가 장착되어 있습니다.

독립형 초대형 설계 오일쿨러 및 애프터쿨러

•로터 출구 온도가 낮아 오일의 긴 수명을 보장합니다.

•기계식 증기-물 분리기 내장으로 응축수를 거의 100% 제거 가능

•응력 완화 설계로 열교환기의 열충격을 제거합니다.

Elektronikon® 터치스크린 컨트롤러

•원격제어, 알람 출력, 유지보수 및 서비스 계획, 네트워크 진단이 모두 가능합니다.

•내장된 Smartlink 원격 진단으로 공기 압축기 시스템의 성능을 극대화하고 에너지 절약을 달성합니다.

•다중 압축기 진단(공동 제어의 2,4,6대는 선택 사항)

• 튼튼한 공기 흡입 필터

•저압 오일프리 스크류 공기 압축기는 거친 입자 먼지를 99.9% 제거하여 압축기 부품 보호를 강화합니다.

• 매우 긴 서비스 수명

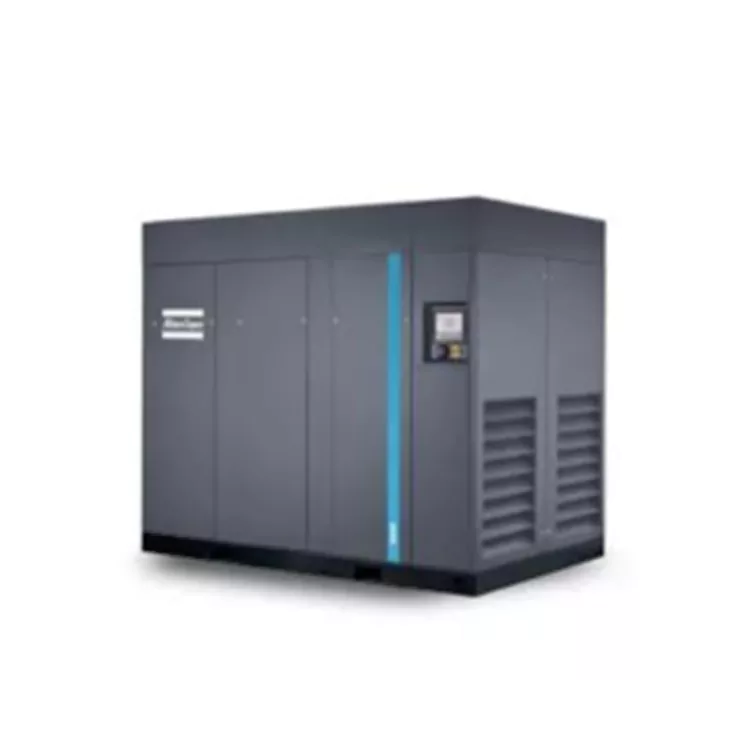

Atlas GL 37-75는 탁월한 효율성, 탁월한 압축 공기 품질, 안정적인 가스 사용 조건에서 낮은 에너지 소비, 효율성과 신뢰성을 보장하는 지능형 특성을 갖추고 있습니다. SMARTLINK가 제공하는 실시간 원격 진단 및 최적화 제안은 물론 생산 시스템에 통합하기 위한 OPCUA 기능을 갖춘 Elektronikon' 터치 컨트롤러가 채택되었습니다.

Atlas GL 37-75의 기술 매개변수

Atlas GL 37-75의 사양 치수

주요 매개변수

장치의 성능 매개변수는 ISO1217, Annex C 및 2009에 따라 측정됩니다.

워크스테이션 음압 레벨 테스트: LpWSA (ref 20 μPa) dB(A)(오차: 3dB(A))

소음 수준은 ISO2151 및 ISO9614 표준에 따라 측정됩니다.

FAD는 다음 작동 압력에서 측정됩니다. 5.5bar 모델의 경우 5bar

기준 작동 조건: 절대 흡입 압력: 1bar

공기 흡입 온도: 20°C

Atlas GL 37-75 공기 압축기의 주요 구조

1. 본체 섹션: 흡기 밸브, 배기 밸브, 변속기 시스템 등이 포함되어 흡기, 압축 및 배기를 달성하는 데 사용됩니다.

2. 보조 시스템: 윤활유 시스템, 냉각수 시스템, 전기 제어 시스템 등을 포함한 보조 시스템은 공기 압축기의 정상적인 작동을 보장하는 데 사용됩니다.

Atlas GL 37-75 공기 압축기의 작동 과정

1. 시작 단계: 전원 버튼을 누르면 전자 제어 시스템이 자동으로 공기 압축기의 윤활 시스템과 냉각수 시스템을 시작합니다. 동시에 흡입 밸브가 열리고 공기가 본체 내부로 들어갑니다.

2. 압축 단계: 스크류 로터가 회전함에 따라 본체 내부의 공기가 압축력을 받게 되어 압력이 점차 증가합니다. 이때 압축된 가스가 역류하는 것을 방지하기 위해 배기 밸브가 닫힙니다.

3. 배기 단계: 설정된 압력 값에 도달하면 전자 제어 시스템이 배기 밸브를 자동으로 활성화하여 압축 가스를 배출합니다. 그 사이 흡기 밸브가 닫히고 저압 오일프리 스크류 공기 압축기는 다음 시동을 기다리는 상태로 들어갑니다.

4. 정지 단계: 공기 압축기의 작동을 정지해야 할 경우 정지 버튼을 누르십시오. 전자 제어 시스템은 윤활 시스템과 냉각수 시스템을 차단하고 흡기 밸브와 배기 밸브를 점차적으로 닫습니다. 마침내 공기 압축기가 완전히 작동을 멈췄습니다.

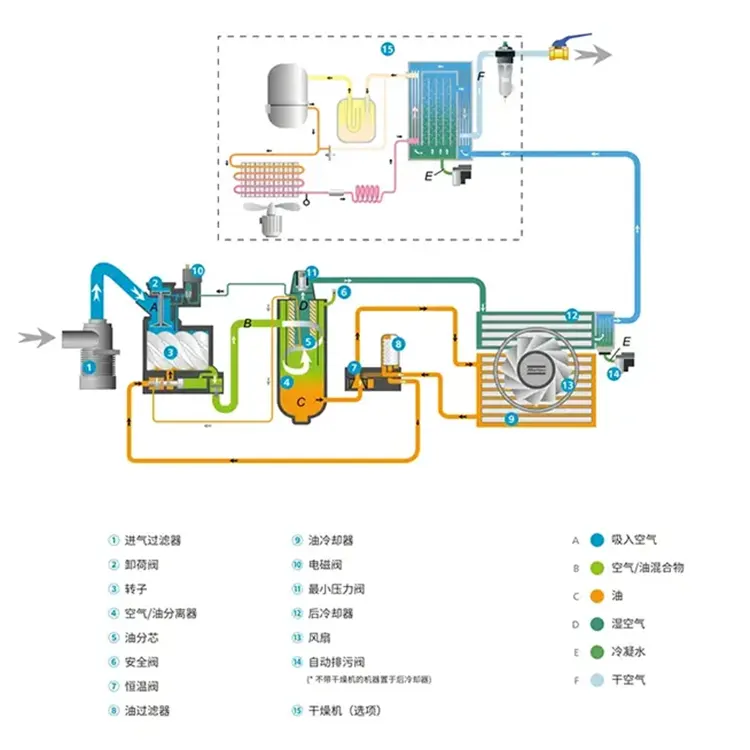

Atlas GL 37-75 공기 압축기 작동 흐름도
