제품 설명

확고한 신뢰성을 요구하는 지속적인 작업의 경우 DECHUAN의 전문적인 중국 IE4 효율 모터 오일 주입식 압축기를 구입하는 것이 이상적인 기계 솔루션을 제공합니다. 높은 투자율의 영구 재료로 설계된 IE4 모터는 표준 대안보다 훨씬 낮은 열 방출로 작동하여 특정 에너지 요구 사항을 낮게 유지하면서 공장 유량(FAD)을 평균 6.9% 높입니다.

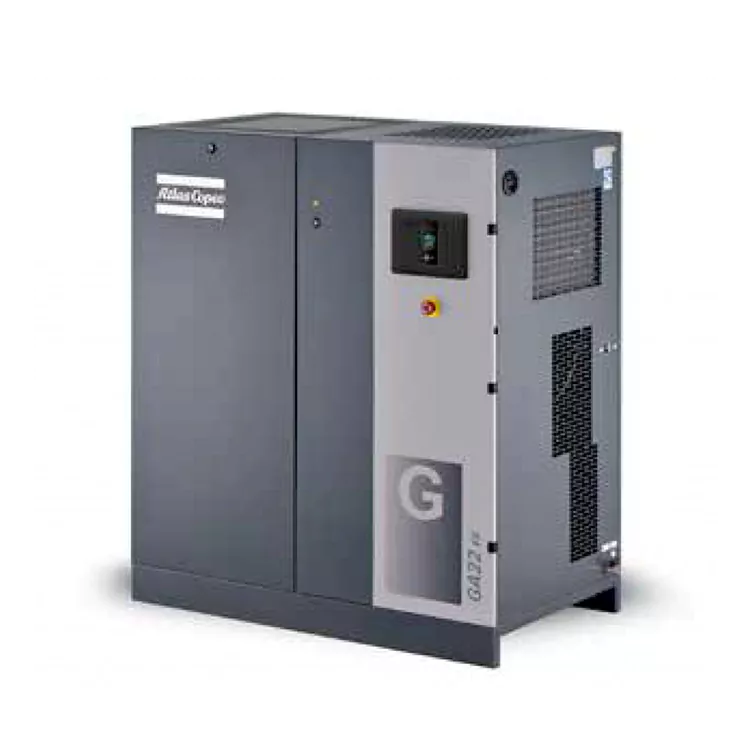

IE4 Efficiency Motor Oil-Injected Compressor

IE4 시리즈의 핵심 엔지니어링 기능

1. 직접 기어 드라이브 조립: 벨트 구성에서 흔히 발생하는 장력 부하와 동력 손실을 제거하여 99%의 전달 효율을 제공합니다.

2. 강제 제어 캐비닛 냉각: 중요한 전기 계전기 주위의 주변 온도를 낮추는 독립적인 공기 채널링 기능을 갖추고 있어 작동 수명을 두 배로 늘립니다.

3. 고성능 에어엔드: 특수한 스크류 로터 프로파일은 긴밀한 간격을 제공하여 내부 공기 역류 미끄러짐을 방지합니다.

모터 효율 등급이 장기적 비용에 중요한 이유는 무엇입니까?

일반적인 고부하 공장에서는 공기 압축기의 총 수명 비용 중 80% 이상이 초기 구매 가격이 아닌 소비하는 전기에서 발생합니다. 낮은 계층의 IE2 또는 표준 IE3 모터를 실행한다는 것은 시설이 내부 구리 손실, 바람 저항 및 열 발산으로 인해 매년 수천 달러의 손실을 입는다는 것을 의미합니다.

당사의 특화된 IE4 효율성 모터 오일 주입식 압축기는 이러한 비용이 많이 드는 문제를 해결합니다. IE4 초프리미엄 모터의 통합은 장치가 최소한의 손실로 전기 에너지를 기계적 힘으로 변환한다는 것을 의미합니다. 모터는 작동 중에 훨씬 더 낮은 온도를 유지하기 때문에 베어링 그리스 성능 저하가 크게 느려지며, 이는 공장 라인을 중단시키는 일반적인 권선 소진 및 예상치 못한 베어링 고장을 사실상 제거합니다.

에너지 효율 및 기술 매개변수

초프리미엄 모터 기술의 통합으로 IE4 효율성 모터 오일 주입식 압축기는 부분 부하에서도 최대 효율을 유지하여 총 운영 비용을 크게 절감할 수 있습니다.

GA 시리즈 기술 매개변수

모델	최대 작동 압력 bar(e)	최대 작동 압력 psi	FAD 유량 l/s	FAD 유량 m³/min	FAD 흐름 CFM	모터 전력 kW	모터 파워 마력	소음 수준dB(A)	무게 표준 kg	무게 표준 파운드	무게 최대 성능 kg	무게 최대 성능 파운드	콘센트 크기
GA11	7.5	109	32.4	1.94	69.4	11	15	68	416	918	469	1035	G1*
GA11	8.5	123	29.9	1.80	64.1	11	15	68	416	918	469	1035	G1*
GA11	10.5	152	25.9	1.55	55.5	11	15	68	416	918	467	1030	G1*
GA11	13	189	22.0	1.32	47.1	11	15	68	416	918	465	1026	G1*
GA11	16	231	19.2	1.15	40.6	11	15	65	406	895	497***	1096	G1*
GA15	7.5	109	45.8	2.75	97.1	15	20	65	421	928	474	1045	G1*
GA15	8.5	123	42.0	2.52	88.9	15	20	65	421	928	474	1045	G1*
GA15	10.5	152	38.8	2.33	82.2	15	20	65	421	928	472	1041	G1*
GA15	13	189	32.6	1.95	69.0	15	20	65	421	928	470	1036	G1*
GA15	16	231	27.8	1.67	59.0	15	20	67	425	937	470	1036	G1*
GA18	7.5	109	56.5	3.39	119.6	18.5	25	67	431	950	495	1091	G1*
GA18	8.5	123	53.8	3.23	114.0	18.5	25	67	431	950	495	1091	G1*
GA18	10.5	152	49.0	2.94	103.8	18.5	25	67	431	950	493	1087	G1*
GA18	13	189	40.7	2.44	86.2	18.5	25	67	431	950	491	1082	G1*
GA18	16	231	35.5	2.13	75.2	18.5	25	67	437	963	491	1082	G1*
GA22	7.5	109	65.1	3.91	138.0	22	30	68	440	970	495	1091	G1*
GA22	8.5	123	63.5	3.81	134.6	22	30	68	440	970	495	1091	G1*
GA22	10.5	152	53.3	3.20	112.9	22	30	68	440	970	493	1087	G1*
GA22	13	189	49.0	2.94	103.8	22	30	68	440	970	491	1082	G1*
GA22	16	231	41.2	2.47	87.2	22	30	68	449	990	491	1082	G1*
GA26	7.5	109	72.9	4.37	154.4	26	35	69	500	1102	558	1230	G1*
GA26	8.5	123	68.1	4.09	144.2	26	35	69	500	1102	558	1230	G1*
GA26	10.5	152	61.5	3.69	130.3	26	35	69	500	1102	556	1226	G1*
GA26	13	189	54.7	3.28	115.9	26	35	69	500	1102	554	1221	G1*

ISO 1217, Ed.3, Annex C-1996에 따라 테스트된 장치 성능 매개변수 소음 수준은 ISO 2151/Pneurop/CagiPN8NTC2를 준수합니다.

참고 테스트 조건:

· 절대 입구 압력: 1 bar

· 공기 입구 온도: 20°C GA 11-26용 내장 드라이어의 압력 노점: 5°C

아래의 작동 압력에서 측정된 FAD 유량:

· 7.5bar 모델은 7bar에서 테스트됨

· 8.5bar 모델은 8bar에서 테스트됨

· 10bar에서 테스트된 10.5bar 모델

· 13bar 모델은 12.5bar에서 테스트되었습니다.

GA11/15/18/22/26*/30 통합형 건조기 모델 데이터 테이블

모델	최대 작동 압력-표준 바(e)	최대 작동 압력-표준 psig	최대 작동 압력-최대 성능 바(e)	최대 작동 압력-최대 성능 psig	FAD 유량 l/s	FAD 유량 m³/min	FAD 흐름 CFM	모터 전력 kW	모터 파워 마력	소음 수준dB(A)	무게 표준 kg	무게 최대 성능 kg	콘센트 크기
GA 11*	7.5	109	7.3	105	37.7	2.26	79.8	11	15	68	467	507	G1*
GA 11*	8.5	123	8.3	120	35.2	2.11	74.6	11	15	68	467	507	G1*
GA 11*	10.5	152	10.3	149	32.2	1.93	68.2	11	15	68	467	507	G1*
GA 11*	13	189	12.8	185	26.0	1.56	55.1	11	15	68	467	507	G1*
GA 15*	7.5	109	7.3	105	51.6	3.10	109.3	15	20	69	478	534	G1*
GA 15*	8.5	123	8.3	120	47.7	2.86	101.0	15	20	69	478	534	G1*
GA 15*	10.5	152	10.3	149	42.8	2.57	90.7	15	20	69	478	534	G1*
GA 15*	13	189	12.8	185	35.5	2.13	75.2	15	20	69	478	534	G1*
GA 18*	7.5	109	7.3	105	62.2	3.73	131.7	18.5	25	69	480	536	G1*
GA 18*	8.5	123	8.3	120	57.9	3.47	122.6	18.5	25	69	480	536	G1*
GA 18*	10.5	152	10.3	149	53.5	3.21	113.3	18.5	25	69	480	536	G1*
GA 18*	13	189	12.8	185	44.1	2.65	93.4	18.5	25	69	480	536	G1*
GA 22*	7.5	109	7.3	105	73.5	4.41	155.7	22	30	67	539	597	G1*
GA 22*	8.5	123	8.3	120	69.4	4.16	147.0	22	30	67	539	597	G1*
GA 22*	10.5	152	10.3	149	61.5	3.69	130.3	22	30	67	539	597	G1*
GA 22*	13	189	12.8	185	54.3	3.26	115.0	22	30	67	539	597	G1*
GA 26*	7.5	109	7.3	105	85.7	5.14	181.5	26	35	68	571	629	G1*
GA 26*	8.5	123	8.3	120	82.0	4.92	173.7	26	35	68	571	629	G1*
GA 26*	10.5	152	10.3	149	76.5	4.59	162.0	26	35	68	571	629	G1*
GA 26*	13	189	12.8	185	66.4	3.98	140.6	26	35	68	571	629	G1*
GA30	7.5	109	7.3	105	95.9	5.75	203.1	30	40	70	579	634	G1*
GA30	8.5	123	8.3	120	91.8	5.51	194.4	30	40	70	579	634	G1*
GA30	10.5	152	10.3	149	85.0	5.10	180.0	30	40	70	579	634	G1*
GA30	13	189	12.8	185	76.4	4.58	161.8	30	40	70	579	634	G1*

IE4 Efficiency Motor Oil-Injected Compressor

ISO 1217, Ed.3, Annex C-1996에 따라 테스트된 장치 성능 매개변수 소음 수준은 ISO 2151/Pneurop/CagiPN8NTC2를 준수합니다.

참고 테스트 조건:

· 절대 입구 압력: 1 bar

· 공기 유입 온도: 20°C GA 11*-30용 내장 드라이어의 압력 노점: 2°C ~ 3°C

아래의 작동 압력에서 측정된 FAD 유량:

· 7.5bar 모델은 7bar에서 테스트됨

· 8.5bar 모델은 8bar에서 테스트됨

· 10bar에서 테스트된 10.5bar 모델

· 13bar 모델은 12.5bar에서 테스트되었습니다.

IE4 Efficiency Motor Oil-Injected Compressor

입증된 산업 성능: 철강 및 기계 제조

무거운 하드웨어 및 철강 제조 환경에서는 공기 중 금속 먼지와 높은 열 조건으로 인해 표준 압축기 모터가 빠르게 마모됩니다. Zhejiang의 한 대형 하드웨어 제조업체는 기존의 벨트 구동 설정을 IE4 Efficiency Motor Oil-Injected Compressor 장치 3개로 교체하여 지속적으로 강력한 스탬핑 프레스를 가동했습니다.

결과는 즉각 나타났습니다. 해당 발전소는 평균 3.3%의 특정 에너지 요구량(SER) 감소를 기록했습니다. 또한 IP55 등급 하우징과 평생 그리스 윤활 모터 베어링 덕분에 이 기계는 단일 수동 윤활 정지 없이 8,000시간 이상의 연속 작동을 기록하여 예정된 유지 관리 작업 시간을 절약해 줍니다.
