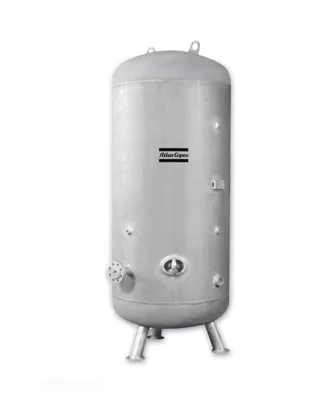

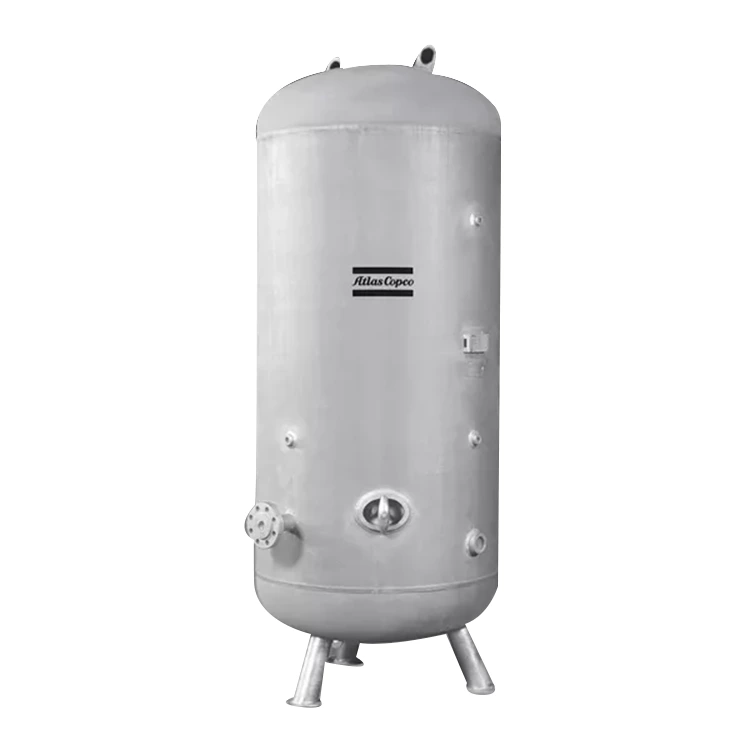

HTA 고압 공기 저장 탱크

고압 애플리케이션을 위한 에너지 절약

아트라스콥코의 HTA 고압 공기 저장 탱크는 최대 수요에 맞춰 압축 공기를 저장하여 일정한 압력의 압축 공기를 제공합니다. 과도한 로드/언로드 사이클을 방지함으로써 에너지를 절약하고 공기 압축기의 수명을 연장합니다. HTA는 고압 응용 분야에 이상적입니다.

다양한 현장 조건에 적합

HTA는 -10°C/14°F ~ +55°C/131°F 범위의 주변 온도에서 효과적으로 작동할 수 있으며 습하고 뜨거운 압축 공기를 처리하는 데 적합합니다. 응축수 배수구는 선택 사항입니다.

높은 신뢰성

유한 요소 동적 계산 방법을 사용하여 저항, 응력, 맥동 및 진동을 계산하고 계산 결과를 기반으로 HTA를 설계하여 뛰어난 신뢰성을 제공합니다(CE 97/23 – ASME 섹션 VIII, div 3).

기술적 장점

기술적 장점

■안전한 선택

HTA 가스 탱크는 45bar 압력 및 55°C/131°F 온도용으로 설계된 압축기와 쉽게 호환됩니다.

■견고한 구조

안전한 용융 아연 도금 금속 탱크는 탁월한 보호 기능을 제공합니다.

■쉬운 설치

쉽게 접근할 수 있는 장착 구멍이 있어 설치가 편리합니다.

에어 리시버 탱크란 무엇입니까?

압축 공기 저장 탱크라고도 불리는 공기 저장 탱크는 압축 공기 시스템의 중요한 구성 요소입니다. 주요 목적은 최대 시스템 수요를 수용하고 공장 운영 효율성을 최적화하기 위해 압축 공기를 임시로 저장하는 것입니다.

공기 저장 탱크의 역할

이론적으로 말하면, 공기 압축기 장치는 공기 수용 탱크 없이 작동할 수 있습니다. 그러나 공기 시스템에 구성 요소가 없으면 압축기의 로딩 및 언로딩 주기가 늘어나 압축기에 더 큰 부담이 가해집니다. 적재 및 하역 주기는 시설 내 수요 변동에 따라 달라진다는 점을 기억하는 것이 중요합니다.

공기 저장 탱크는 공압 시스템에서 중요한 역할을 합니다. 압축 공기가 파이프라인 시스템이나 장비에 들어가기 전에 저장하는 데 사용됩니다. 즉, 공기 수용 탱크는 압축기와 수요 변화에 따른 압력 변동 사이의 완충 역할을 합니다.

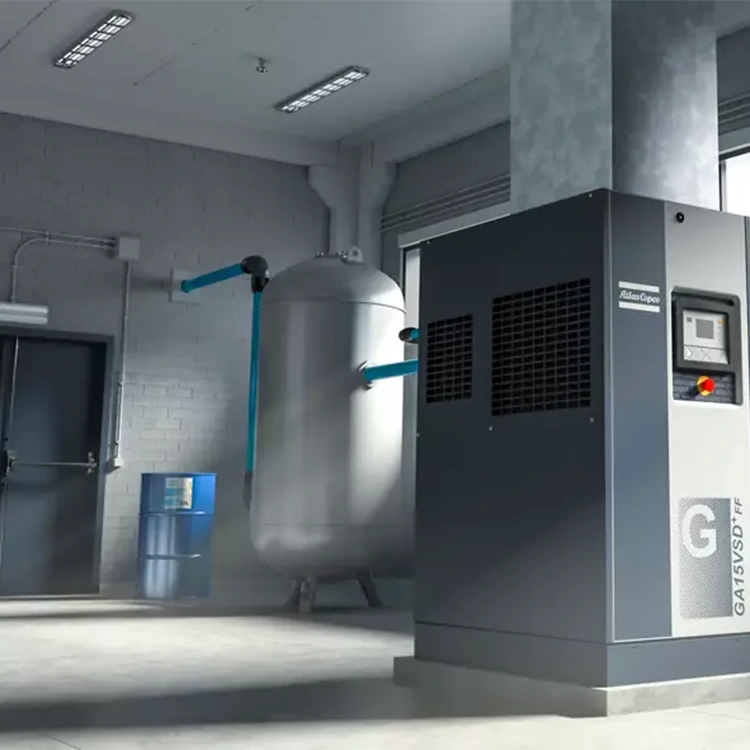

일부 공기 압축기는 "탱크 장착형"입니다. 즉, 완전한 장치로 제공되고 공기 수용 탱크 상단에 설치됩니다. 탱크형 공기압축기를 사용하면 공간 절약은 물론 개별 건조기 설치에 필요한 초기 설치 비용도 절감됩니다. 이 구성은 소형 공기 압축기에서 매우 일반적이며 출력 전력은 일반적으로 26kW(또는 35마력)를 초과하지 않습니다. 대형 공기 압축기는 탱크 설치 설계에 적합하지 않습니다. 이로 인해 상단이 무거워지고 잠재적으로 안전 위험이 발생할 수 있기 때문입니다.

공압 시스템에 에어 리시버를 사용하면 과도한 순환을 줄이고 일정한 공기 압력을 보장할 수 있습니다. 이는 압축기의 효율성을 유지하고 서비스 수명을 연장하는 데 중요합니다.

에어 리시버의 유형

특정 응용 분야 요구 사항을 충족하는 다양한 유형의 에어 리시버가 있습니다. 가장 일반적인 것 중에는 습한 공기 저장소와 건조한 공기 저장소가 있습니다.

공기 압축기와 건조기 사이에 습식 공기 저장 장치를 설치하십시오. 이러한 저장 탱크는 처리되지 않은 압축 공기를 저장하고 공기가 건조 시스템에 유입되기 전에 습기를 제거하는 데 도움을 주어 건조기 성능을 향상시키는 데 중요한 역할을 합니다. 이 단계를 통해 건조 공정의 효율성을 높일 수 있습니다.

한편, 건조 공기 저장소는 처리된 압축 공기를 저장하며 일반적으로 공기 압축기 및 건조기 뒤에 설치됩니다. 주요 기능은 건조한 공기의 무결성을 유지하고 시스템의 안정적이고 신뢰할 수 있는 성능을 보장하는 것입니다.

에어 리시버 탱크를 올바르게 선택하는 방법은 무엇입니까?

공기 저장 탱크를 선택하는 데 있어 좋은 경험 법칙은 사용되는 공기 압축기의 유형과 용도에 따라 CFM 유량당 3~4갤런의 공기 또는 초당 리터당 10~15리터의 압축 공기를 허용하는 것입니다. 공기 압축기 선택과 유사하게 시스템에 적합한 공기 저장 탱크 사양을 결정할 때 여러 요소를 고려해야 합니다. 다음 요소를 적극 권장합니다.

압력 변동/강하 최소화: 공기 수용 탱크를 사용하여 생산 공정 및 제품 품질에 영향을 미칠 수 있는 압력 변동을 최소화합니다. 압축기에 적합한 공기 수용 탱크를 선택할 때 두 가지 값, 즉 압축기의 출력 압력과 사용 지점의 적용 요구 사항에 유의해야 합니다. 공기 수용 탱크에 저장된 압축 공기는 압력이 해당 프로세스를 지원하기에 충분할 때만 유용합니다. 따라서 공기 수용 탱크가 최종 사용자/장비가 요구하는 압력으로 가스를 공급하는 기간(분)을 고려해야 합니다.

단기 최고 공기 수요 충족: 압축 공기 수요가 하루 종일 급격하게 변동하는 경우 시스템 압력이 허용 수준 이하로 떨어지지 않도록 최고 수요를 고려해야 합니다. 공기 저장 탱크는 압축기가 충족할 수 없는 단기 최대 공기 수요를 충족하기 위한 저장 공간을 제공합니다. 공기 요구 사항은 하루 중 시간, 근무 일정 또는 예외적인 요구 사항(예: 샌드블라스팅 기계 또는 연마재 분사 기계의 가끔 사용)에 따라 달라질 수 있습니다. 압축 공기 적용 분야, 필요한 공기 유량(CFM 또는 초당 리터) 및 시스템의 예상 최고 압력에 대한 철저한 이해는 프로세스의 모든 부분에서 공기 부족을 방지하는 데 필요한 압축 공기 흐름의 양을 결정하므로 매우 유용합니다.

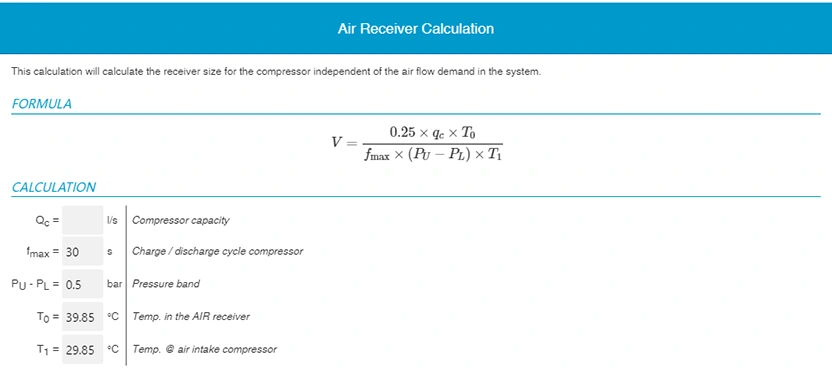

에어 리시버 계산
