냉동식 공기 건조기

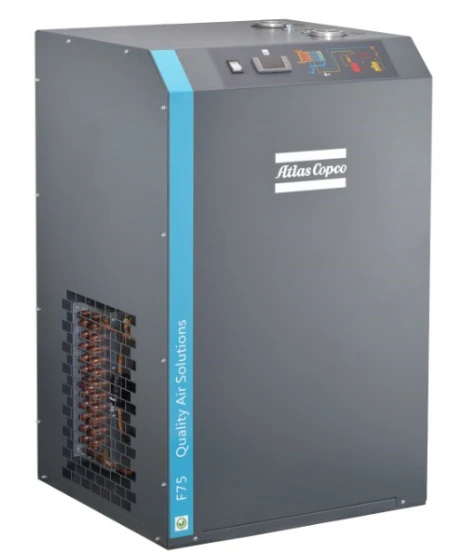

설명:Atlas Copco F6-400 냉동식 건조기

아트라스콥코 F형 냉동식 공기 건조기는 공기/공기, 공기/냉매, 수분 분리기를 결합한 3-in-1 열교환기를 사용합니다. 이는 냉각 후 분리된 액체 수분을 효과적으로 제거하고 압축 공기를 예냉시켜 열교환 효율을 향상시킵니다.

건식 압축 공기가 필요한 이유는 무엇입니까?

압축 공기는 다양한 산업 분야에 사용됩니다. 매 순간 어디에서나 깨끗하고 건조해야 합니다. 원시 압축 공기에는 고체, 액체 및 기체 불순물이 있습니다. 이러한 물질은 공기 시스템과 완제품에 해를 끼칠 수 있습니다. 수분은 처리되지 않은 공기의 핵심 부분입니다. 이는 파이프라인 녹, 공압 공구의 조기 마모 및 제품 부패와 같은 문제를 일으킬 수 있습니다.

1. 습기로 인한 위험 방지

우리 주변의 공기가 압축되면 수증기와 그 안에 있는 입자의 농도가 급격히 증가합니다. 예를 들어, 실내 주변 공기를 7bar(e)/100psig로 압축하여 증기 함량이나 습도를 약 8배 증가시킨 다음 냉각하여 액체 물을 형성합니다. 물의 양은 특정 용도에 따라 다릅니다. 압축 공기에는 실제로 액체 물, 물 미스트(안개) 및 증기(가스)의 세 가지 형태의 물이 포함될 수 있습니다. 따라서 압축공기의 수분을 효과적으로 제거하는 것은 매우 중요합니다.

2. 공기 중의 수분으로 인해 발생할 수 있는 문제

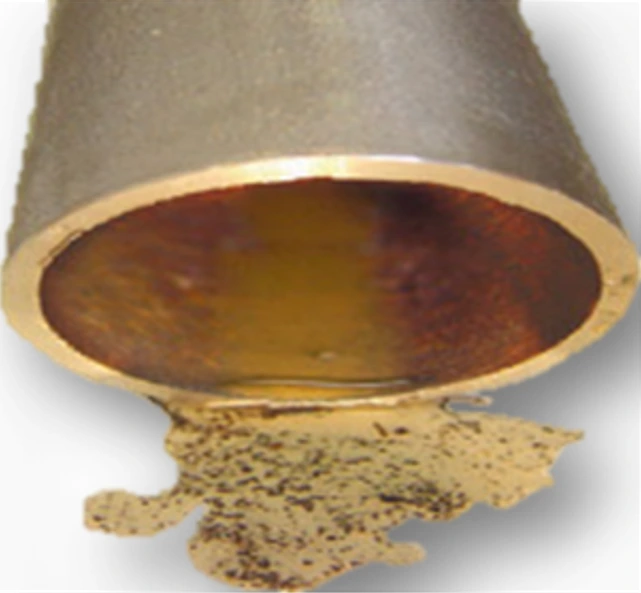

− 압축 공기 파이프의 부식.

− 공압 장비의 손상 및 오작동.

− 파이프 부식으로 인해 압축 공기 누출이 발생합니다.

- 코팅 품질이 좋지 않으면 정전 분사 공정이 저하됩니다.

- 최종 제품 품질이 저하됩니다.

3. 냉동식 건조기의 탈수 원리

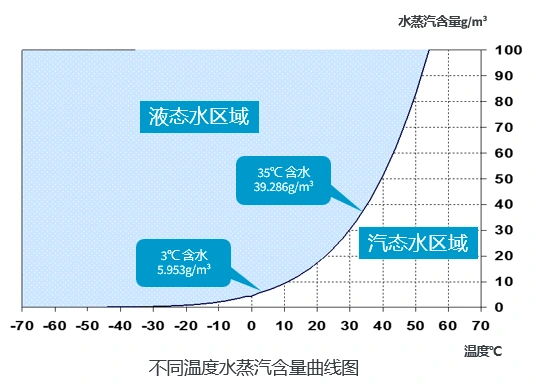

그림은 공기가 서로 다른 온도에서 서로 다른 양의 수증기를 보유하고 있음을 보여줍니다. 공기가 냉각되고 수증기 수준도 낮아집니다. 곡선에는 포화 수증기 수준을 표시하는 점이 있습니다. 이들 각 지점의 온도가 이슬점입니다. 이슬점이 낮다는 것은 압축 공기에 수증기가 적다는 것을 의미합니다. 냉동식 공기 건조기는 이러한 물리적 규칙을 사용합니다. 압축 공기가 냉매와 열을 교환하도록 합니다. 이 동작은 압축 공기의 온도를 낮춥니다. 냉각된 공기의 수증기는 액체 물로 변합니다. 이 액체는 시스템 밖으로 배출됩니다. 예를 들어, 35℃에서 압축 공기의 포화 수증기 함량은 39.286g/m3입니다. 냉매와 열교환하고 3℃로 냉각한 후 포화 수증기 함량은 5.953g/m3입니다. 33.333g/m3의 차이는 동결건조기로 냉각 및 탈수한 후 제거된 수분의 양을 나타냅니다. 즉, 압축 공기가 동결 건조기를 통과한 후 약 85%의 수분이 제거되어 압축 공기의 건조가 생산 공정 요구 사항을 충족합니다.

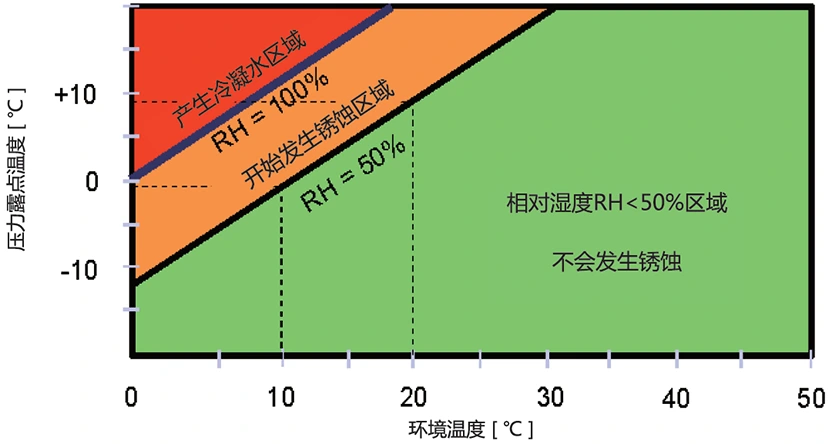

추가 분석에 따르면 압축 공기를 냉각하면 수증기만 액체 물로 변하는 것으로 나타났습니다. 그런 다음 이 액체 물을 압축 공기에서 분리합니다. 배수가 불량하면 액체 물이 압축 공기와 함께 하류 파이프로 다시 흘러 들어갈 수 있습니다. 이 방법으로는 원하는 수분 분리 결과를 얻을 수 없습니다. 응축된 압축 공기의 상대습도는 100%입니다. 이 습도를 낮추려면 공기의 온도를 높여야 합니다. 온도를 높이지 않으면 압축 공기의 수증기가 여전히 파이프와 공압 공구를 먹어치울 것입니다. 압축 공기의 상대 습도는 가열되면 떨어집니다. 냉각, 응축, 탈수된 압축 공기는 온도를 높여야 합니다. 이렇게 하면 습도가 50% 미만으로 낮아집니다.

아트라스콥코 F형 냉동식 공기 건조기는 공기/공기, 공기/냉매 및 수분 분리기를 결합한 3-in-1 열교환기를 사용합니다. 이는 냉각 후 분리된 액체 수분을 효과적으로 제거하고 압축 공기를 예냉시켜 열교환 효율을 향상시킵니다. 동시에 탈수된 압축공기를 입구 온도보다 10°C 낮은 온도로 가열하여 처리 후 압축공기의 상대습도를 50% 이하로 유지하여 부식을 방지하고 냉동식 에어 드라이어의 진정한 탈수 효과를 구현합니다.

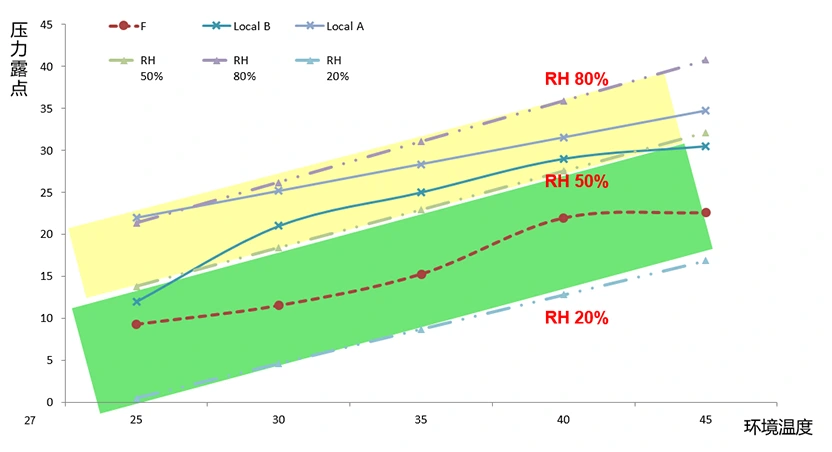

아래 측정 데이터에서 볼 수 있듯이, 압축 공기 입구 압력 7 Bar, 입구 온도 35°C, 압력 노점 7°C, 최종 배기 온도 25°C에서 공기의 상대 습도는 30%로 파이프라인 및 공기 사용 장비의 부식을 효과적으로 방지합니다.

F6-400(F6, F11, F25, F35, F55, F75, F95, F120, F140, F180, F230, F285, F335, F400)

표준 공급 범위: F6-400은 공냉식 냉동 압축 공기 건조기입니다. 건조기 장치에는 모든 내부 배관, 부속품 및 전기 시스템이 포함됩니다. 이는 직접 구동, 고성능 냉동 압축기, 완전 밀폐형 공냉식 모터, 윤활, 냉각 및 컨디셔닝 시스템으로 구성됩니다.

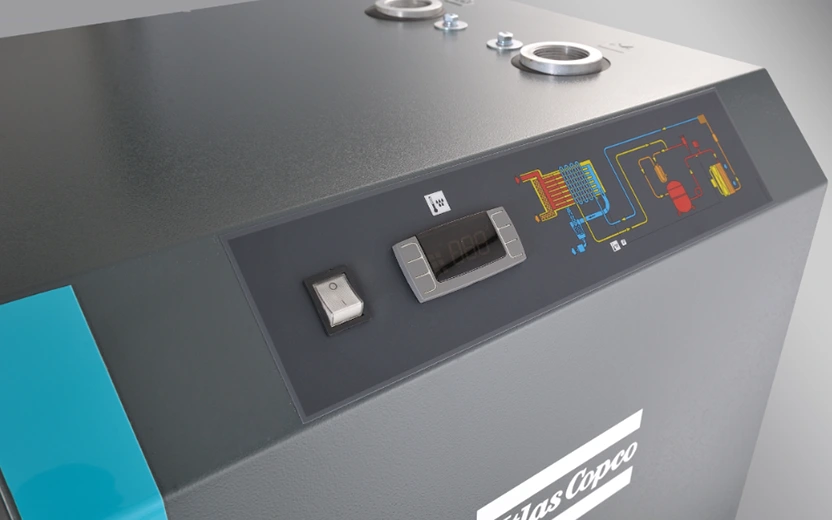

건조기는 방음 인클로저에 보관되어 있습니다. 전면 패널에는 시작/중지 버튼과 이슬점 표시 기능이 있는 컴퓨터 제어 모듈이 있습니다.

극한의 작동 조건을 위해 설계됨

F6-400은 가장 극한의 조건에서 지속적인 작동을 위해 설계되었습니다. 모든 회전 부품은 완전히 밀폐되어 있어 오염을 방지하고 장기간 안정적인 작동을 보장합니다. 건조기의 냉각 시스템은 최대 45°C/113°F의 주변 온도에서도 잘 작동하도록 특별히 설계되었습니다.

구성 요소 설명:

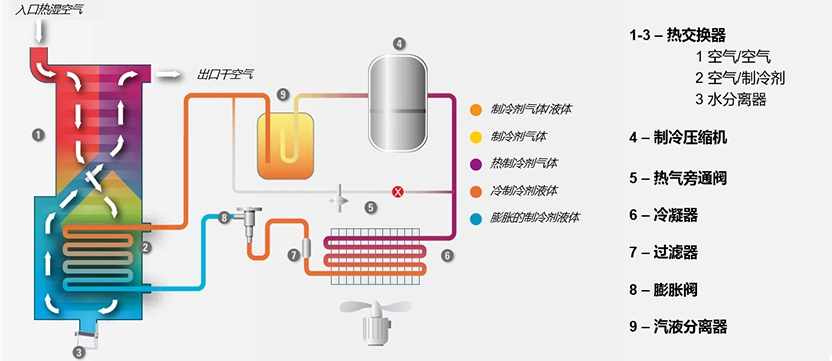

Atlas Copco 냉동식 건조기 회로도
