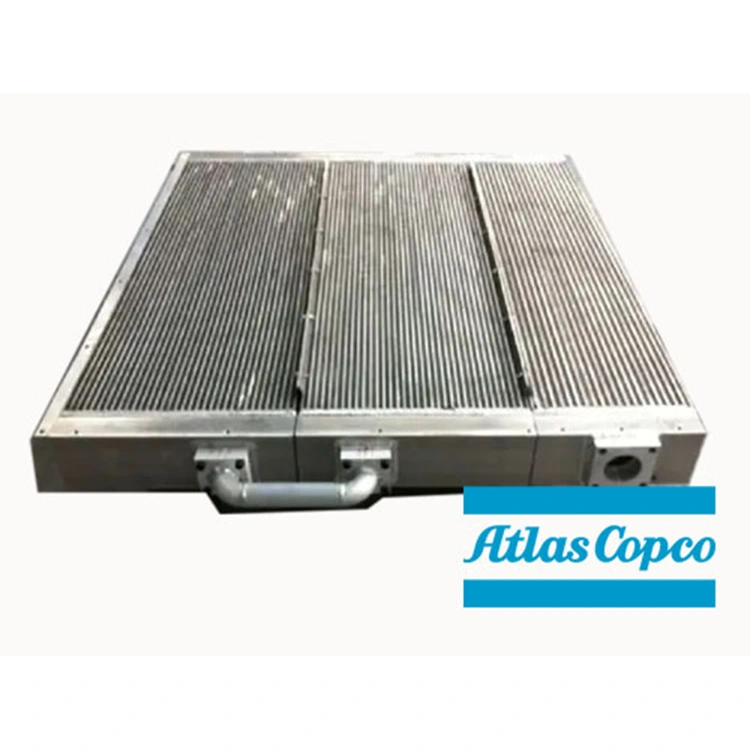

공기 압축기 냉각기

공기 압축기 작동 과정에서 공기 압축은 많은 열을 발생시키며, 제때 방출하지 않으면 장비의 고온, 부품 손상, 윤활유 열화 등 일련의 문제를 일으킬 수 있습니다.  Air Compressor Cooler는 냉각 시스템의 핵심 구성 요소로서 "냉각 가드"라는 핵심 임무를 수행하며 그 성능은 공기 압축기의 작동 안정성, 수명 및 작동 효율성을 직접적으로 결정합니다.

Air Compressor Cooler의 핵심 기능은 압축과정에서 발생하는 고온의 압축공기(보통 100~140℃ ~ 40~50℃)와 윤활유를 안전한 작동온도까지 냉각시켜 주기관 및 각종 부품의 고온 손상을 방지할 뿐만 아니라, 냉각을 통해 압축공기 중의 수증기를 액체 물로 응축시킨 후 드레이너를 통해 배출시켜 탈수 및 건조 효과를 얻어 내부 부식 및 고장의 위험을 줄이는 것입니다. 시스템.  동시에 배기 온도를 낮추면 후처리 장비의 부하를 줄이고 전체 압축 공기 시스템의 작동 효율을 향상시키며 에너지 절약 및 소비 감소 목적을 달성하고 고온, 씰 노화 및 고무 부품 손상으로 인한 윤활유의 산화 및 열화를 효과적으로 방지하고 시스템의 안전을 종합적으로 보호할 수 있습니다.

DC Compressor는 수년간 가스 압축 장비 분야에 깊이 관여해 왔으며 장비 작동에 있어서 냉각기가 얼마나 중요한지 깊이 인식하고 항상 정품 Atlas Copco 냉각기 공급을 고집하며 고객 장비의 안정적인 작동을 위한 견고한 방열 방어선을 원천적으로 구축합니다.  당사의 제품은 철강, 화학, 자동차, 의료, 신에너지 및 기타 산업을 포괄하며 수천 개의 기업에 적합한 냉각기 솔루션을 제공해 왔습니다.

공기 압축기 냉각기란 무엇입니까?

Atlas Copco 공기 압축기 냉각기는 다양한 설치 위치와 냉각 매체에 따라 여러 유형으로 구분되어 다양한 공기 압축기 모델 및 적용 시나리오의 요구 사항에 정확하게 적응할 수 있어 고객에게 다양한 선택을 제공합니다.

설치 위치에 따라 분류되며 주로 세 가지 핵심 제품이 포함됩니다. 하나는 윤활 효과 및 오일 수명에 영향을 미치는 높은 오일 온도를 방지하기 위해 순환 윤활유를 냉각하는 데 특별히 사용되는 오일 쿨러입니다. 일반적으로 오일-가스 분리 시스템 이후에 설치되며 오일 주입 스크류 공기 압축기의 핵심 방열 구성 요소입니다. 두 번째는 애프터쿨러입니다. 핵심 기능은 압축 공기를 냉각시키는 것입니다. 공기 압축기 배기 포트 뒤에 설치되며 공기 압축기의 표준 구성에 속하며 거의 모든 공기 압축기에 장착해야 합니다. 세 번째는 다단 공기 압축기용으로 특별히 설계된 인터쿨러입니다. 이는 모든 압축 수준 사이에서 압축 공기를 냉각하는 데 사용됩니다. 다음 압축 단계의 전력 소비를 효과적으로 줄이고 전체 기계의 압축 효율성을 향상시킬 수 있습니다. 고압 및 초고압 공기 압축기 장비에 널리 사용됩니다.

냉각 매체의 분류에 따라 공냉식, 수냉식, 혼합 냉각의 세 가지 범주로 나눌 수 있습니다.  그중 공냉식(TD 시리즈)은 알루미늄 핀 방열 구조를 채택하여 팬 강제 환기 냉각, 외부 수원 없음, 유연하고 편리한 설치, 특히 물 부족 지역, 모바일 장비 및 중소형 고정 장치에 적합합니다. 수냉식(HD 시리즈)은 스테인레스 스틸 쉘 구조, 냉수 및 압축 공기 역방향 흐름, 높은 열교환 효율 및 낮은 에너지 소비를 채택하여 물이 풍부한 지역, 대형 장치 및 고온 환경에 적합합니다. 하이브리드 냉각 방식은 공냉식과 수냉식의 장점을 결합한 방식입니다. 코어 영역은 냉각 효과를 보장하기 위해 수냉식을 채택하고, 가장자리 영역은 환경에 적응하기 위해 공냉식을 채택합니다. 이는 극한의 작업 조건이나 매우 높은 냉각 정확도가 요구되는 장비를 위해 특별히 설계되었습니다.

DC Compressor에는 고객 공기 압축기의 모델, 전력, 배기량, 작동 압력 및 작동 환경(예: 수원, 주변 온도 등)에 따라 고객에게 가장 적합한 냉각기 유형을 정확하게 추천할 수 있는 전문 선택 팀이 있어 냉각 효과가 장비 작동 요구 사항과 완벽하게 일치하는지 확인합니다.

공기 압축기 냉각기의 구조와 작동 원리의 차이점은 무엇입니까?

Atlas Copco 공기 압축기 냉각기 구조 설계 및 작동 원리는 냉각 유형에 따라 다르지만 핵심은 "효율적인 열 전달" 개발을 중심으로 모든 부품이 협력하여 안정적인 냉각 효과를 달성합니다.

구조적 관점에서 볼 때 공냉식 냉각기는 주로 알루미늄 열교환 핀, 열교환 튜브, 축류 팬, 팬 모터, 보호 커버, 배수구 및 브래킷으로 구성됩니다.  알루미늄 핀과 열교환 튜브는 통합 설계를 채택하여 열전도 효율을 크게 향상시키고 팬과 모터가 협력하여 강제 환기를 달성하며 보호 커버는 장비의 안전한 작동을 보장합니다.  수냉식 냉각기는 스테인레스 스틸 열 교환 튜브 번들, 쉘, 엔드 커버, 입구 및 출구 인터페이스, 하수 출구 및 배수구로 구성됩니다. 스테인레스 스틸 소재는 장비의 내식성과 수명을 보장합니다. 엔드 커버는 후속 분해 및 유지 관리를 위해 설계되었습니다.  또한 모든 유형의 냉각기에는 작동 상태 모니터링 및 안전 보호를 위한 온도 센서, 차압 표시기, 안전 밸브 인터페이스 및 자동 배수 시스템이 장착되어 있습니다.

작동 원리 측면에서 공냉식 냉각기의 작동 논리는 간단하고 효율적입니다. 알루미늄 열교환 튜브를 통해 고온 유체(공기 또는 윤활유)가 흐르고 팬이 시작된 후 강제 공기 흐름이 생성되며 열이 핀을 통해 대기 중으로 빠르게 방출되어 냉각됩니다.  팬은 유체 온도에 따라 속도를 자동으로 조정할 수 있는 자동 온도 제어 설계를 채택하고 냉각 효과를 보장하면서 에너지 절약 작동을 실현합니다.  수냉식 냉각기는 역류 열교환 기술을 사용합니다. 고온의 유체는 열교환 튜브 내부에 흐르고, 냉각수는 튜브 외부에서 역방향으로 흐릅니다. 이러한 역류 설계는 열교환 효율을 극대화할 수 있으며, 열은 튜브 벽을 통해 냉각수로 전달된 다음 냉각수에 의해 지속적으로 운반됩니다.  냉각기에 내장된 수분 분리기는 응축된 액체 수분을 수집하고 최종적으로 자동 배수 장치를 통해 배수하여 냉각과 탈수의 이중 작업을 완료합니다.

DC Compressor의 기술팀은 다양한 냉각기의 구조와 작동 원리를 깊이 이해하고 있으며, 고객에게 자세한 제품 설명과 작동 지침을 제공하여 고객이 장비 작동 논리를 신속하게 익히고 장비 작동 상태를 정확하게 판단할 수 있도록 돕습니다.

공기 압축기 냉각기의 주류 모델과 핵심 장점은 무엇입니까?

아트라스콥코는 100년 간의 기술 축적으로 다양한 고성능 냉각기 시리즈 제품을 만들어 왔습니다. 각 시리즈 모델은 고효율, 내구성, 지능과 같은 다양한 이점을 통해 다양한 시나리오에 적응하여 글로벌 산업 고객의 첫 번째 선택이 되었습니다.

주류 표준 쿨러 시리즈는 네 가지 핵심 유형을 포괄합니다. TD 시리즈 공냉식 애프터쿨러, 알루미늄 통합 냉각 요소, 낮은 바람 저항 설계, 최대 IP55의 팬 보호 수준, GA/GX/GZ 시리즈 중소형 공기 압축기에 적합하며 중소 제조, 하드웨어 처리 및 기타 산업에서 널리 사용됩니다. HD 시리즈 수냉식 애프터쿨러는 철강 및 화학 산업과 같은 대규모 산업 기업의 핵심 선택인 GA/GA+ 시리즈 대형 공기 압축기에 적합한 스테인레스 스틸 튜브 번들 구조, 낮은 물 소비량 및 내장 수분 분리기를 채택합니다. OC 시리즈 오일 쿨러는 효율적인 열 전달 설계를 채택하고 오일 온도 제어 정확도는 ±2℃에 도달할 수 있어 고압 조건에 적응하고 모든 오일 주입 스크류 공기 압축기 시리즈를 포괄할 수 있습니다. 다단계 압축, 압력 용량 ≥25bar, 단일 단계 냉각 범위 ≥50℃용으로 설계된 IC 시리즈 인터쿨러는 고압, 초고압 공기 압축기의 필수 부분입니다.

일반 냉각기와 비교했을 때 아트라스콥코 냉각기는 5가지 핵심 장점이 있습니다. 첫째, 더 높은 열 교환 효율, 최적화된 흐름 채널 설계로 일반 냉각기보다 열 교환 효율이 15~20% 더 높고 신속하게 냉각할 수 있습니다. 둘째, 우수한 재료, 공냉식 알루미늄, 수냉식 316L 스테인레스 스틸, 내식성, 내마모성, 고온 저항 및 긴 수명; 셋째, 지능형 제어는 더욱 정확하고 온도 센서와 PLC 연결 작동을 통합하여 정확한 온도 제어를 달성하고 에너지 소비를 더욱 줄일 수 있습니다. 넷째, 유지 관리가 더 편리하고 모듈식 설계로 분해 및 청소가 쉽고 장비 가동 중지 시간 유지 관리 시간이 단축됩니다. 다섯째, 안전하고 신뢰할 수 있는 내장형 안전 밸브 인터페이스는 과압 손상을 효과적으로 방지할 수 있으며 제품은 ISO 9001 품질 표준을 완전히 충족합니다.

아트라스콥코의 공인 파트너 공급업체인 DC Compressor는 다양한 냉각기 제품을 안정적으로 공급할 수 있는 능력을 갖추고 있습니다. 고객 장비 모델에 따라 해당 냉각기 모델을 신속하게 일치시킬 수 있으며 제품과 장비 간의 완벽한 적합성을 보장해야 합니다.

공기 압축기 냉각기의 일반적인 결함

고온, 고부하 작동 환경에서 쿨러를 장기간 사용하거나 부적절한 유지 관리로 인해 일련의 오류가 나타날 수 있습니다.  적시에 문제를 해결하고 과학적인 솔루션 조치를 취하면 결함 확장을 효과적으로 방지하고 장비 정지 손실을 줄일 수 있습니다.  DC Compressor는 수년간의 서비스 경험을 결합하여 냉각기의 일반적인 결함과 해당 솔루션을 요약하고 고객에게 실용적인 지침을 제공합니다.

배기 온도가 너무 높아 장비 작동이 중단될 경우 공냉식 핀 막힘, 수냉식 파이프 스케일링, 팬 고장, 냉각수 흐름 부족 등 네 가지 주요 원인을 먼저 조사해야 합니다.  해당 솔루션은 다음과 같습니다. 압축 공기로 핀 내부에서 먼지를 불어냅니다. 화학적 세척을 통해 파이프라인의 스케일을 제거합니다. 팬 모터와 벨트가 손상되었는지 확인하고 적시에 수리 또는 교체하십시오. 냉각수 유량을 증가시키기 위해 워터 밸브를 조정합니다.

쿨러 누출이 발견되는 경우 대부분 씰의 노후화, 열 교환 튜브의 부식 또는 엔드 캡 볼트의 풀림으로 인해 발생합니다.  이때 노후된 씰 링을 교체해야 합니다. 부식된 열 교환 튜브를 수리하거나 교체하십시오. 고르지 못한 응력으로 인한 누출을 방지하려면 엔드 커버 볼트를 균등하게 조이십시오.

응축수 배수가 원활하지 않을 경우 배수구가 막혔거나, 수분분리기가 오염되었거나, 시스템 압력차가 부족할 확률이 높습니다.  해결책은 배수구를 청소하거나 교체하는 것입니다. 수분 분리기의 스케일을 분해하고 청소하십시오. 시스템 압력을 점검하여 압력 차이가 배수 요구 사항을 충족하는지 확인하십시오.

장비의 압력 손실이 너무 많으면 냉각기 내부의 스케일링이나 탄소 침전, 흡입 및 배출 밸브가 완전히 열리지 않음, 파이프가 막히는 세 가지 측면에 집중할 필요가 있습니다.  내부 불순물은 화학적 세척으로 제거할 수 있습니다. 완전한 개방을 보장하기 위해 밸브 상태를 점검합니다. 막힌 배관을 풀어 정상적인 순환을 회복합니다.

Air Compressor Cooler의 일일 유지 관리의 핵심은 무엇입니까?

정기적이고 과학적인 유지 관리는 아트라스콥코 공기 압축기 냉각기의 수명을 연장하고 안정적인 작동을 보장하는 핵심입니다.  DC Compressor는 제품 특성과 업계 경험을 결합하여 고객을 위한 세부적인 유지 관리 포인트와 프로세스를 결합하여 완벽한 유지 관리 시스템을 구축할 수 있도록 지원합니다.

유지 관리 주기에서는 다음 표준을 엄격히 준수해야 합니다. 공냉식 쿨러 핀의 표면 청소는 2000시간 또는 3개월마다 한 번씩 수행됩니다. 수냉식 냉각기 번들의 내부 청소(8000시간 또는 1년마다 1회) 한 달에 한 번 모든 유형의 냉각기 배수구 검사; 2년에 한 번씩 수냉식 쿨러 엔드 캡 씰 교체; 공냉식 냉각기용 팬 모터 및 벨트는 4000시간마다 한 번씩 작동합니다.

다양한 유형의 냉각기 유지 관리 절차에는 고유한 강조점이 있습니다.  공냉식 냉각기 청소는 "정지 압력 완화 - 퍼지 청소 - 오일 얼룩 처리 - 구성 요소 검사" 프로세스를 엄격히 따라야 합니다. 먼저 장비 작동을 중지하고 전원 공급 장치를 분리하고 시스템 압력을 해제합니다. 0.4-0.6MPa 압축 공기를 사용하여 핀 내부의 먼지를 제거합니다. 핀에 기름 얼룩이 심할 경우 중성세제를 사용하여 세척한 후 깨끗한 물로 헹구고 건조시켜 주세요. 마지막으로 팬 블레이드와 보호 커버가 손상되지 않았는지 확인하십시오.

수냉식 냉각기 청소는 "밸브 닫고 덮개 제거 - 화학 세척 - 깨끗한 물 세척 - 밀봉 압력 교체"에 따라 수행해야 합니다. 냉각수 입구 및 출구 밸브를 닫고 엔드 커버를 제거합니다. 파이프의 스케일과 오일을 제거하기 위해 특수 파이프 세척제를 순환시킵니다. 깨끗한 물로 튜브 묶음 내부를 완전히 씻어냅니다. 새 씰을 교체하고 재조립한 후 마지막으로 압력 테스트(테스트 압력은 사용 압력의 1.2배)를 수행하여 누출이 없는지 확인합니다.

배수 시스템 유지 관리는 무시할 수 없습니다. 원활한 배수를 보장하기 위해 자동 배수 장치의 작동 상태를 정기적으로 점검하십시오. 배수 필터 요소를 청소하고 노후된 부품을 정기적으로 교체하십시오. 겨울에는 파이프라인의 동결 균열을 방지하기 위해 수냉 시스템에 부동액을 추가하는 부동액 조치를 취해야 합니다.

DC Compressor는 정기적으로 고객에게 유지 관리 작업을 수행하도록 상기시키고, 고객이 유지 관리 기술을 익히고 장비 고장률을 줄일 수 있도록 고객에게 자세한 유지 관리 지침 매뉴얼과 전문 ​​교육을 제공합니다.

공기 압축기 냉각기 선택 및 설치에 대한 핵심 권장 사항은 무엇입니까?

Atlas Copco 공기 압축기 냉각기의 최적 성능을 위해서는 올바른 선택과 표준 설치가 전제조건입니다.  DC Compressor는 수많은 실제 사례를 결합하여 고객에게 일반적인 문제를 피할 수 있도록 목표 선택 및 설치 제안을 제공합니다.

선택 시 세 가지 핵심 원칙을 따라야 합니다. 하나는 장비 매개변수를 일치시키고, 공기 압축기의 전력, 배기량, 작동 압력과 같은 핵심 매개변수에 따라 해당 냉각기를 선택하여 냉각 용량이 장비 요구 사항과 일치하는지 확인하는 것입니다. 다른 하나는 환경 조건에 적응하는 것입니다. 주변 온도가 35℃를 초과하는 경우 냉각 효과에 영향을 미치는 고온 환경을 피하기 위해 냉각 용량이 10-15% 증가된 제품을 선택해야 합니다. 셋째, 수원지와 수질을 고려하여 수원상황에 따라 수냉식 시스템을 선택해야 한다. 경수 품질이 있는 지역에서는 파이프라인 스케일링 위험을 줄이기 위해 연수기와 함께 사용하는 것이 좋습니다.

설치 시 네 가지 사항에 주의해야 합니다. 공냉식 쿨러를 설치할 때 원활한 환기를 보장하고 환기 불량으로 인한 열 방출을 방지하기 위해 장비 주변에 ≥500mm의 공간을 확보해야 합니다. 후속 유지 관리 및 압력 모니터링을 용이하게 하기 위해 수냉식 냉각기의 입구와 출구에 밸브와 압력 게이지를 설치해야 합니다. 후속 청소, 유지보수 및 부품 교체를 용이하게 하기 위해 설치 중에 분해 공간을 확보해야 합니다. 응축수의 원활한 배출을 보장하고 냉각 효과 및 장비 수명에 영향을 미치는 물 축적을 방지하려면 냉각기 배기구를 아래쪽으로 설치해야 합니다.

또한 선택 및 설치 과정에서 고객이 질문이 있는 경우 DC Compressor의 전문 기술 팀이 고객의 실제 생산 시나리오, 장비 모델 및 기타 세부 정보를 결합하여 정확한 선택 계획 및 설치 도면을 제공하고 쿨러 설치 사양과 안정적인 작동을 보장하기 위해 일대일 지침을 제공할 수 있습니다.

DC 압축기에 대해?

Atlas Copco Cooler는 높은 열 전달 효율, 고품질 재료 및 지능형 제어로 인해 글로벌 산업 고객이 가장 먼저 선택하는 제품이지만 신뢰할 수 있는 공급업체를 선택하는 것도 중요합니다.  DC 압축기는 중국 전문 공기 압축기 냉각기 제조업체, 공급업체 및 공장으로서 다양한 핵심 이점을 갖추고 있으며 상담 및 구매를 환영합니다.

우리는 완벽한 공급망 시스템과 풍부한 산업 자원을 보유하고 있습니다. Atlas Copco의 공인 협력 공급업체로서 우리는 모든 냉각기가 정품임을 보장하고 원산지로부터 제품 품질을 보장할 수 있습니다.  상하이에 본사를 두고 장쑤성, 저장성 및 기타 지역에 사무소를 두고 있으며 장강 삼각주 핵심 산업 벨트를 포괄하는 서비스 네트워크를 형성하여 신속한 공급을 실현하고 배송 주기를 크게 단축할 수 있습니다.  다양한 고객의 요구에 따라 다양한 조달 솔루션을 제공하고 대량 조달, 맞춤형 조달을 지원하며 고객 브랜드 요구에 따라 다양한 판매 채널과 우대 가격을 제공하여 고객이 조달 비용을 절감할 수 있도록 돕습니다.

서비스 측면에서 우리는 전체 수명주기 서비스 시스템을 구축했습니다. 판매 전에 고객에게 전문적인 선택 지침을 제공하고 장비 매개변수 및 시나리오 요구 사항과 결합하여 최고의 제품을 추천합니다. 고객이 표준화된 설치를 할 수 있도록 판매 중 설치 안내, 기술 상담 및 기타 서비스를 제공합니다. 판매 후 7×24시간 유지보수 및 정기점검을 실시하고 있으며, 월 1회 전화점검, 분기별 현장점검을 실시하여 잠재적인 문제점을 적극적으로 조사하고 있습니다.

엄격한 품질 관리, 완벽한 서비스 시스템 및 좋은 시장 평판을 바탕으로 DC Compressor는 철강, 화학, 자동차, 의료, 신에너지, 식품 및 음료 및 기타 분야를 포괄하는 전 세계 다양한 산업 분야의 수천 개의 기업에 서비스를 제공해 왔습니다.  고품질 Atlas Copco 냉각기를 구매할 뿐만 아니라 전문적이고 신뢰할 수 있는 산업용 장비 서비스 파트너를 확보하고 장비의 안정적인 작동을 전반적으로 보장하고 운영 비용을 절감하려면 DC 압축기를 선택하십시오.
