VSD 오일 프리 물 윤활 공기 압축기

AQ15-55  VSD

강력한 오일 프리 압축 공기

순수한 오일 프리 압축 공기는 공기 품질에 타협이 없음을 의미합니다. 물 윤활 기술의 전문가인 아트라스콥코는 지난 수십 년 동안 다양한 오일 프리 압축기를 출시하여 100% 오일 프리 압축 공기를 공급해 왔습니다. AQ 압축기는 ISO 8573-1 CLASSO 오일 프리 인증을 받았으며 오일 프리 공기 요구 사항을 충족하면서 탁월한 에너지 효율성을 달성합니다.

제로 오염 위험

제약, 식품 및 음료, 정밀 전자 제품 또는 기타 까다로운 산업 분야에서 공기 품질은 최종 제품 및 생산 공정에 매우 중요합니다. Atlas Copco의 AQ VSD 오일 프리 수윤활 공기 압축기는 오일 오염으로 인해 발생할 수 있는 모든 위험을 제거합니다.

에너지 비용 절감

에너지 비용은 압축기 수명 주기 비용(LCC)의 70%를 차지하며 그 중요성은 분명합니다. 효율적인 압축 공기 솔루션은 다양한 프로세스에 맞게 압력, 흐름 및 공기 처리 장비를 최적화합니다. Atlas Copco의 AQ 압축기는 전기 요금을 줄이기 위한 이상적인 올인원 솔루션을 제공합니다.

저명한 전문지식

아트라스콥코는 광범위한 경험과 지속적인 기술 혁신을 통해 60년 이상 오일프리 압축 공기 기술 분야를 선도해 왔습니다. 아트라스콥코의 AQ 시리즈 압축기는 이상적인 오일프리 압축 공기를 제공하여 항상 생산 응용 분야를 보호하도록 설계되었습니다.

AQ 15~55  VSD

귀하의 요구를 충족시키는 독창적인 제품

Atlas Copco는 고객의 기대를 충족하거나 그 이상의 압축 공기 솔루션을 제공하기 위해 최선을 다하고 있습니다. 통합형 VSD 오일프리 수윤활 공기 압축기는 아트라스콥코의 수십 년 간의 오일프리 압축기 설계 및 제조 경험을 이어받았습니다.

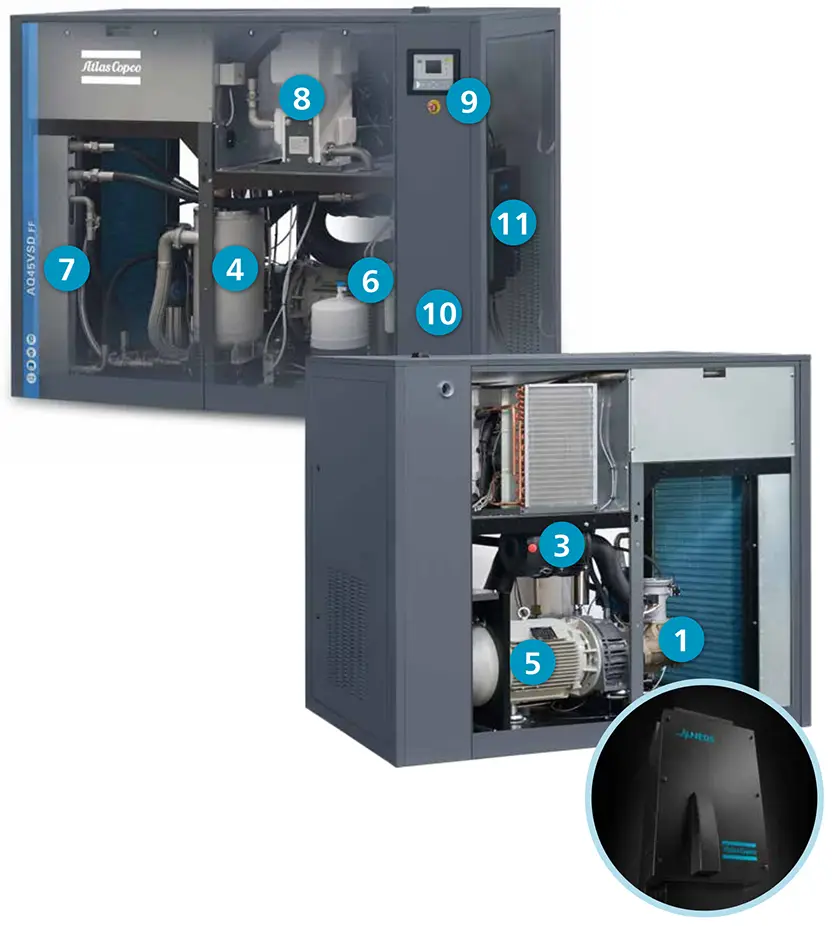

① 물윤활 로터

높은 에너지 효율성을 위한 등온 압축(매우 낮은 로터 출구 온도)

● 순수 윤활 로터

● 물 윤활 베어링

● 최대 작동 압력 13bar

② 정수필터

깨끗한 물의 지속적인 공급을 보장합니다.

● 수명 주기 동안 10미크론 여과 기능 유지

③ 헤비 듀티 에어 필터

●3 마이크론만큼 작은 먼지 입자를 99.9% 제거하고 압축기 구성 요소를 적절하게 보호합니다.

● 차압 표시로 예방 보전이 가능하여 압력 강하를 줄일 수 있습니다.

④ 수분분리기

● 스테인레스 스틸 물 분리기, 원심력과 중력을 사용하여 분리 달성

● 정확한 수위 조정을 위한 3개의 센서 포함

⑤효율적인 구동 모터

●IP55 구동 모터, 정확한 정렬을 보장하는 플랜지 장착

● 다이렉트 드라이브와 결합하여 탁월한 에너지 효율 달성

⑥역삼투압 방식

역삼투압 시스템이 내장되어 믿을 수 있는 고품질의 물을 제공하여 지속적으로 안정적인 운영이 가능합니다.

⑦ 팬과 냉수기

● 모든 시리즈에는 공냉식 또는 수냉식 모델이 있습니다.

● 쿨러 내장으로 설치 및 바닥면적 절약

● 수냉식 압축기는 건조기 입구 공기 온도를 55°C(131°F) 미만으로 유지합니다.

⑧효율적인 빌트인 건조기

● 우수한 공기질

● 기존 건조기에 비해 에너지 소비량이 50% 낮습니다.

●오존층파괴 제로

9Elektronikon°   컬러 스크린 지능형 컨트롤러

● (원격) 공정 제어 시스템에 통합되도록 설계된 고급 Elektronikon° 컬러 디스플레이 지능형 컨트롤러

⑪방음커버

●음향 인클로저 설계로 대부분의 설치 환경에 적합하므로 별도의 압축기실이 필요하지 않습니다.

⑫혁신적인 네오스 인버터

●IP5x 보호 수준

●VSD 오일 프리 수윤활 공기 압축기는 견고한 알루미늄 하우징을 갖추고 있어 열악한 조건에서도 문제 없이 작동할 수 있습니다.

● 부품 수가 적고 사용이 간편함

성숙한 기술

AQ 시리즈 압축기 코어 고유의 물 분사 트윈 스크류 로터, 등온 압축에 가까운 효율적인 작동. 초고강도 폴리머 복합 로터, 최적화된 로터 프로파일 및 물 윤활 베어링은 로터가 오일로 오염되지 않고 순수한 오일 프리 압축 공기를 생성하도록 보장합니다.

트윈 스크류 로터

효율적인 압축을 위해 최적화된 프로파일을 갖춘 고품질 초고강도 폴리머 복합 로터. 부식 방지, 고효율 원자재 및 진정한 물 분무 윤활로 인해 서비스 수명이 길어집니다.

로터 하우징

VSD 오일프리 수윤활 공기 압축기는 강도와 내구성을 위해 부식 방지 하우징이 있는 알루미늄 청동으로 제작되었습니다.

베어링

유체 역학 베어링 내부에는 물리적 접촉이 없으며 수막을 통해 미끄러지기만 하고 그리스 윤활이 없어 긴 서비스 수명을 보장합니다.

물 윤활의 압축 효율

물은 탁월한 냉각력을 갖고 있어 열원에서 효과적으로 열을 제거합니다. 열 발생으로 인한 에너지 낭비가 제거되고, 에너지 kW당 더 많은 압축 공기를 생산할 수 있습니다. 더 차가운 압축 공기는 부품의 열 응력을 줄여 서비스 수명을 연장합니다.

우수한 물 윤활 로터

·배기량을 늘린다

·단위 에너지 소비 감소

·거의 등온 압축

·7, 10, 13bar의 압력 등급.

·정확한 설계와 효율적인 물 냉각 능력이 결합되어 AQ의 뛰어난 에너지 효율성을 보장합니다.

VSD: 에너지 비용 절감

압축기 에너지 소비는 전체 수명주기 비용의 70% 이상을 차지하며, 압축 공기 생산은 공장 전체 전기 요금의 40% 이상을 소비합니다. 아트라스콥코는 에너지 소비를 줄이기 위해 VSD 오일프리 수윤활 공기 압축기를 개발했습니다. VSD 기술은 많은 에너지를 절약할 뿐만 아니라 미래 세대를 위해 환경을 보호합니다. 이 기술에 대한 지속적인 투자 덕분에 아트라스콥코는 다양한 변속 드라이브를 제공합니다. (VSD) 공기 압축기가 시중에 나와 있습니다.

VSD: 에너지 소비는 가스 수요에 따라 변동됩니다.

● 가스 수요의 급격한 변화로 인해 생산 공정에서 평균 35% 에너지 절감

Elektronikon° 컬러 스크린 컨트롤러는 모터 속도와 인버터를 제어합니다.

● 유휴 및 빈 폐기물 없음

● 특수 설계 VSD 모터, 최대 압력에서 시작/정지 가능, 하역 폐기물 없음

● 피크 기동 전류 제거

● 낮은 작동 압력으로 인해 시스템 누출이 감소됩니다.

● 표준(2004/108/EG)에 따른 EMC 전자기 호환성

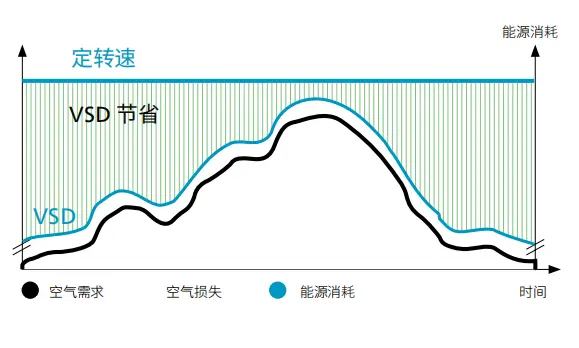

일정한 속도: 조정 불가능한 에너지 소비

기존의 정속 압축기는 단 하나의 속도만 가지며 100% 개방됩니다. 이는 수요가 낮을 때 상당한 에너지 낭비를 초래합니다.

최대 35% 에너지 절감

아트라스콥코의 AQ VSD 기술은 고객의 가스 사용량 변화를 추적하고 압축기 속도를 실시간으로 조정하여 평균 에너지를 최대 35% 절감하고 총 수명 주기 비용을 약 22% 절감합니다.

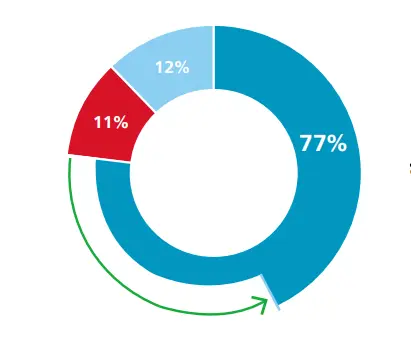

총 압축기 수명주기 비용

● 에너지 소비 비용

● VSD를 통한 에너지 절감

● 장비 구입 비용

● 유지관리 비용
