공정 가스 원심 압축기

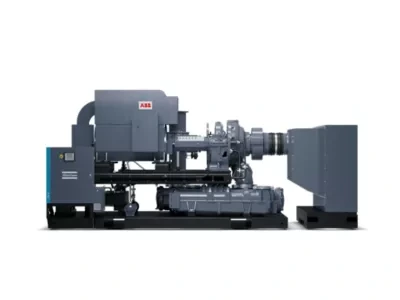

단일 스테이지 원심 압축기 ZHL

최대 2bar(g)/29psig의 에너지 효율적인 원심 압축기

단일 스테이지 원심 공기 압축기란 무엇입니까?

공정 가스 원심 압축기는 원심력을 사용하여 흐름과 압력을 생성합니다. 원심분리 기술은 압축 공기를 생성하는 매우 효율적인 방법입니다.

주 구동축이 있는 기어박스는 모터에 의해 구동됩니다. 기어박스와 메인 드라이브 샤프트 모두 하나 이상의 임펠러로 고속 샤프트를 구동합니다. 단일 단계 터보 압축기에는 임펠러가 하나만 있으며 최대 2bar(g)의 압력으로 공기를 전달합니다.

1단 압축기와 2단 압축기의 차이점은 무엇입니까?

"단계"라는 단어는 필요한 공기압에 도달하기 위해 공기가 거치는 압축 단계 수를 나타냅니다. 고속 회전 임펠러는 압축기에 동적 압력 축적을 생성합니다. 임펠러의 수와 그에 따른 단계는 필요한 출구 압력에 따라 달라집니다.

2bar(g) 이하가 필요한 응용 분야의 경우 하나의 임펠러 또는 단일 단계 압축기로 압력 요구 사항을 충족하기에 충분합니다. 2단계 또는 (3단계) 압축기를 사용하면 더 높은 압력에 도달할 수 있습니다.

이익

당사의 단일 단계 터보 오일프리 공기 압축기가 독특한 이유는 무엇입니까?

ZHL 설계를 통해 우리는 7000m3/h 이상의 유량과 최대 2bar(g)/29psig의 압력이 필요한 응용 분야에 보다 에너지 효율적인 솔루션을 제공하고자 합니다. 혁신적인 디자인은 공정에 공기 수요가 가변적인 경우에도 효율적인 공기 공급을 보장합니다.

게다가  저희 제품은 클래스 0 인증을 받았습니다. 이는 오일 프리, 고품질 공기 공정을 보장합니다.

독특한 이중 씰 디자인은 고품질의 공기 생산 공정을 보장합니다. 오일 및 에어 씰 덕분에 윤활유가 임펠러에 들어갈 수 없으므로 오일 프리 클래스 0 인증 공기 전달이 가능합니다.

지속 가능한 생산 과정

전체 수명주기 비용의 최대 80%가 에너지 사용량에 사용됩니다. 당사의 공정 가스 원심 압축기를 최대한 에너지 효율적으로 설계하면 지구에 이익이 될 뿐만 아니라 투자 수익도 얻을 수 있습니다. 압축 공기 설치를 최대한 에너지 효율적으로 만드는 것은 생산 공정을 더욱 지속 가능하게 만드는 좋은 방법입니다.

지속 가능성은 우리 디자인 프로세스의 핵심입니다.

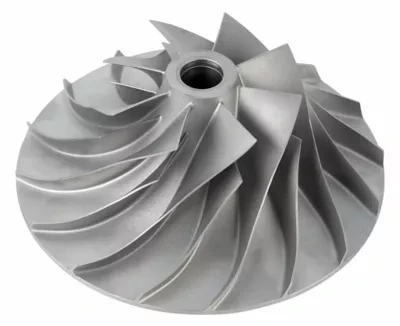

•전용 후방 경사 임펠러 설계를 통해 터보 압축기는 각 출력 및 압력 변형을 최대한 활용합니다. 다양한 임펠러 유형을 통해 광범위한 응용 분야에 적합한 기어 터보 압축기의 크기를 결정할 수 있습니다. 작동 지점이 아무리 다양하더라도 당사는 다양한 임펠러 유형을 선택하여 귀하의 특정 요구 사항에 맞게 성능을 최적화하는 기술을 이해하고 있습니다.

•당사의 ZHL 터보 압축기는 다양한 고효율 모터로 구동됩니다. 저전압 변형(최대 560kW)에는 YD-스타터가 내장되어 제공됩니다. 공냉식과 수냉식 모두 다양한 모터를 선택할 수 있습니다.

• 흡입 가이드 베인은 가변적인 공기 수요를 처리할 때 유량을 조정하는 효율적인 방법입니다.  조정 가능한 흡입 가이드 베인은 흡입 밸브 사용에 비해 최대 9%의 에너지를 절약합니다. 입구 가이드 베인은 압축기의 전체 턴다운 범위에 걸쳐 다양한 공기 요구량에서 유량을 제어하는 ​​비용 효율적이고 안정적인 방법인 서보 모터 기반 액추에이터로 제어됩니다.

•저희 애프터 쿨러는 소형화와 낮은 접근 온도 및 최소 압력 강하를 결합하여 전체 에너지 효율성을 극대화합니다.

탄소 중립 생산 공정을 향하여

에너지 효율적인 코어 설계 외에도 당사의 단일 스테이지 터보 압축기는 에너지 회수 장치, 중앙 및/또는 장치 컨트롤러와 결합되어 생산 공정의 탄소 배출량을 더욱 줄일 수 있습니다.

•작동하는 압축기에서는 필연적으로 열이 발생합니다. 에너지 회수 장치를 추가하면 압축 열의 최대 94%를 회수하는 데 도움이 될 수 있습니다. 에너지를 회수하지 않으면 열은 냉각 시스템과 복사를 통해 대기 중으로 손실됩니다. 당사의 에너지 회수 장치는 압축열을 사용하여 물을 가열합니다. 이 따뜻한 물은 위생 목적 및 공간 난방에 사용되거나 공정의 다른 곳에서 재사용될 수 있습니다.

•Elektronikon® 장치 컨트롤러의 표준 턴다운 최적화 알고리즘은 장치의 턴다운 범위를 지속적으로 최대화합니다. 이는 블로우오프를 제한하고 모든 작동 조건에서 에너지 효율성을 향상시킵니다.

•ZHL 공정 가스 원심 압축기는 Optimizer 4.0 중앙 컨트롤러와 쉽게 결합할 수 있습니다. 중앙 컨트롤러는 작동이 여러 압축기에 올바르게 분배되도록 보장하여 마모를 줄이고 제어 옵션을 늘리며 에너지 소비를 줄입니다.

기술 사양
