DECHUAN은 공장 현장에서 직접 직접 구동 공기 시스템을 구매하려는 산업 플랜트 엔지니어를 위해 저에너지 RM 스크류 공기 압축기를 제조합니다. 7kW ~ 22kW 전력 범위에서 작동하는 이 산업용 장치는 비대칭 로터 형상을 활용하여 킬로와트당 최대 11% 더 높은 체적 변위를 제공합니다. 이는 기본 전기 소비량을 12%~30% 낮추는 동시에 연중무휴 24시간 조립 라인 작업이 중단되지 않도록 하류 윤활유 이월을 3~5ppm 미만으로 엄격하게 제한합니다.
신뢰할 수 있는 중국 제조업체로서,더추안시설 운영자가 지속적인 공기 생산에서 전기 낭비를 제거할 수 있도록 저에너지 RM 스크류 공기 압축기를 제공합니다. V-Shield 평면 밀봉 O-링 기술을 통합함으로써 내부 유체 시스템은 가혹한 열 응력 하에서도 구조적 압력 누출을 방지합니다.
이 저에너지 RM 스크류 공기 압축기는 나사식 피팅을 70개의 Shore A Viton 씰이 장착된 V-Shield 평면 O-링 플랜지 커플링으로 대체합니다.
플랜지 커플링은 결합면을 왜곡하지 않고 오일 교환 중에 분해하고 다시 토크를 가할 수 있습니다.
O-링 시트는 13bar의 작동 압력과 심한 진동에서도 씰 무결성을 유지합니다.
다단계 공기-오일 분리는 오일 잔류를 3~5ppm 미만으로 제한하여 하류 공기 도구 씰을 보존합니다.
| 모델 |
정격 출력
kW
|
최대 압력
바그
|
항공 배송(FAD*)
m³/min-50Hz
|
전체 치수(L x W x H)
mm
|
무게
kg
|
| i 표준 장치 성능 | |||||
| RM7i_A | 7.5 | 7.5 | 1.22 | 716x677x1061 | 222 |
| 8.5 | 1.14 | ||||
| 10 | 1.00 | ||||
| 12.5 | 0.81 | ||||

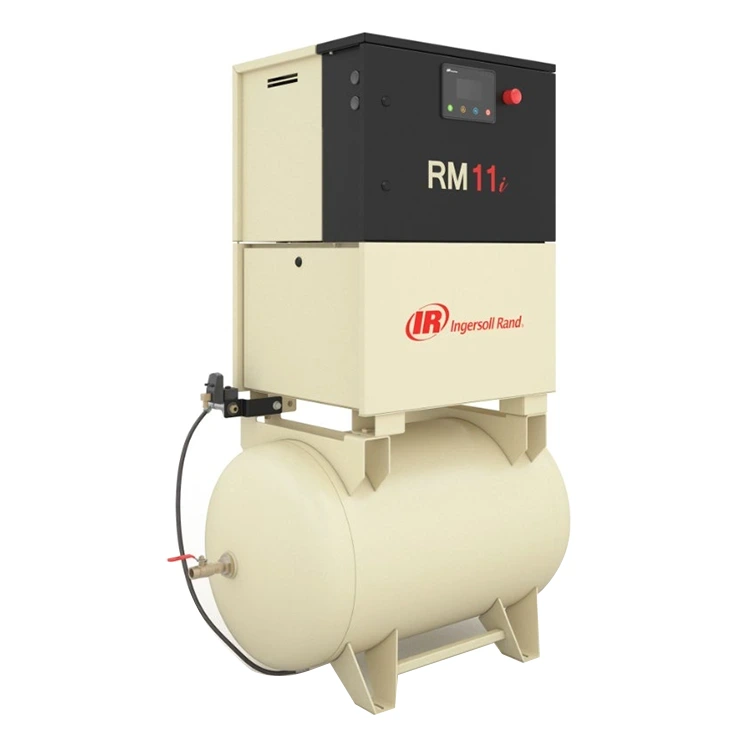

| RM11i_A | 11 | 7.5 | 1.69 | 225 | |
| 8.5 | 1.58 | ||||
| 10 | 1.41 | ||||
| 12.5 | 1.23 | ||||
| RM15i_A | 15 | 7.5 | 2.50 | 984x1017x1065 | 465 |
| 8.5 | 2.40 | ||||
| 10 | 2.07 | ||||
| 12.5 | 1.70 | ||||
| RM18i_A | 18.5 | 7.5 | 3.10 | 993x1020x1118 | 509 |
| 8.5 | 3.00 | ||||
| 10 | 2.61 | ||||
| 12.5 | 2.15 | ||||
| RM22i_A | 22 | 7.5 | 3.70 | 524 | |
| 8.5 | 3.41 | ||||
| 10 | 3.08 | ||||
| 12.5 | 2.72 | ||||
| 모델 |
정격 출력
kW
|
최대 압력
바그
|
항공 배송(FAD*)
m³/분
|
전체 치수(L x W x H)
mm
|
무게
kg
|
| n 표준 장치 성능 | |||||

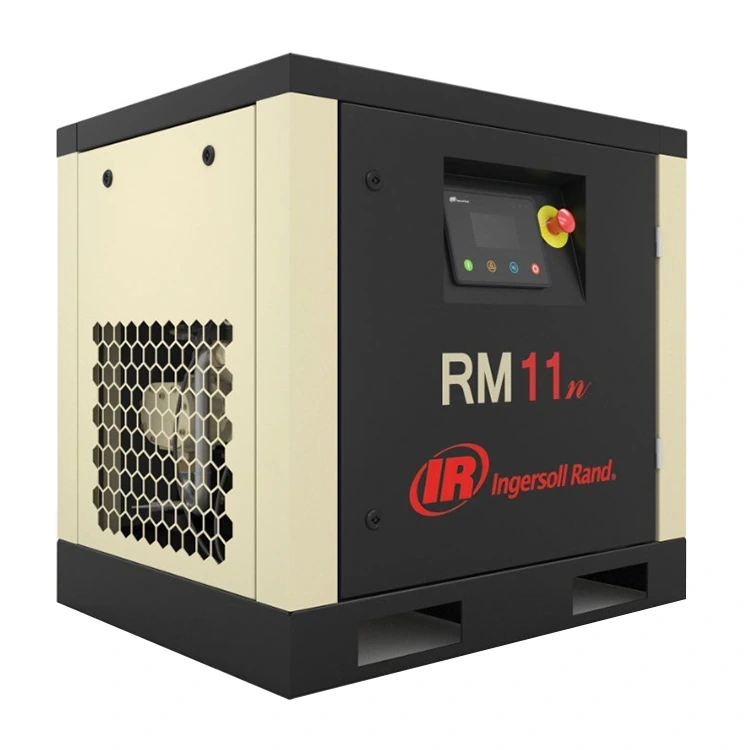

| RM7n_A | 7.5 | 12.5 | 1.18 | 840x680x810 | 169 |
| RM11n_A | 11 | 12.5 | 1.65 | 182 | |
| 1. 공기 공급(FAD*)(용적 유량)은 ISO 1217:2009의 부록 C에 따라 테스트된 전체 장치의 작동 매개변수입니다. | |||||
표준 공냉식 유도 전동기는 폐쇄된 압축기실에서 주변 공기 온도가 상승하면 효율이 떨어집니다. IP66 오일 냉각식 영구 자석 모터는 합성 압축기 유체를 냉각 매체로 사용하여 이를 고정자 냉각 재킷을 통해 직접 순환시킵니다.
| 기술 지표 | IE3 고정 속도 | IE5 ECO-PM VSD |
|---|---|---|
| 보호 등급 | IP55 | IP66(유냉식) |
| 단열재 | F급 | 클래스 H |
| 속도 조절 | 단일 속도 | 무단계(40%~100%) |
| 압력 변동 | ±0.5bar 이상 | 정밀함(±0.1bar) |
클래스 H 절연 덕분에 네오디뮴-철-붕소 자석의 자기소거 없이 180°C 내부 온도에서 지속적인 모터 작동이 가능하며, 급격한 소비량 변화 중에 헤더 압력을 ±0.1bar 이내로 유지합니다.
맞춤형 저에너지 RM 스크류 공기 압축기 전기 패널은 외부 변압기 없이 글로벌 그리드 전압(50Hz 또는 60Hz에서 220V~440V)을 지원합니다.
공기 작동식 스탬핑 클램프 및 로봇 팔에 일정한 라인 압력을 공급합니다.
낮은 오일 캐리오버는 클린룸 공압 실린더 및 캡슐 충전 장비를 보호합니다.
무거운 기계 작업 중에 공압 척과 자동 시트 공급 장치를 구동합니다.
안정적인 압력이 필요한 고속 병입 및 봉지 밀봉 라인에 전원을 공급합니다.
로터리 스크류 압축 효율은 수형과 암형 로터 인터로브 사이의 공기 역류 최소화에 따라 달라집니다. 표준 대칭 로터는 압축 중에 고압 공기가 저압 흡기 챔버로 다시 들어가도록 허용하여 과도한 마찰열을 발생시키고 샤프트 동력을 잃습니다. 이 압축기 내의 비대칭 5:6 로터 프로필은 회전 중 유체 봉쇄를 최적화하여 소비된 에너지의 킬로와트시당 최대 11% 더 많은 배출 공기량을 제공합니다.
| 에너지 효율성 지표 | 성능 가치 |
|---|---|
| 로터 기계적 효율성 | 최대 +11% 개선 |
| 방전 체적 수율 | 최대 +11% 증가 |
| 전반적인 전기 비용 절감 | 12%~30% 절감 |
| 다운스트림 윤활유 한계 | 3~5ppm 이하 |
판형 열 교환기에 연결되면 윤활유 루프는 열 에너지를 공장 물 회로로 전달합니다. 시설에서는 추가 천연가스를 연소하지 않고도 보일러 급수 또는 처리수를 최대 70°C까지 가열할 수 있습니다.
더추안은 장기적인 현장 신뢰성을 보장하기 위해 저에너지 RM 나사 공기 압축기에 대한 완전한 예비 부품 지원을 유지합니다.
공장에서 일치하는 2,000시간 및 4,000시간 필터 및 분리기 키트가 단일 유지보수 상자에 담겨 배송됩니다.
정품 교체 필터에는 온라인 정품 확인을 위해 레이저로 새긴 일련번호가 있습니다.
PartsCARE 구성 요소 배송 및 PackageCARE 전체 범위 유지 관리 프로그램이 지원됩니다.
IE5 영구 자석 VSD는 40%~100% 속도 범위에서 모터 RPM을 변경합니다. 라인 압력이 0.05bar 떨어지면 드라이브는 밀리초 이내에 모터를 가속하여 헤더 압력을 ±0.1bar 설정점으로 복원합니다.
먼저, 공기-오일 분리기 요소 전체에 걸쳐 차압 게이지를 확인하십시오. 압력 강하가 0.8bar를 초과하는 경우 분리기 요소를 교체하고 오일 회수 라인 배기 오리피스에 잔해물이 막혀 있는지 검사하십시오.
저에너지 RM 스크류 공기 압축기의 비용접 상단 쿨러는 견고한 용접 헤더 대신 기계식 팽창 조인트를 활용합니다. 이를 통해 헤더 조인트에 균열이 발생하지 않고 열 주기 동안 코어 튜브가 자유롭게 팽창 및 수축할 수 있습니다.
